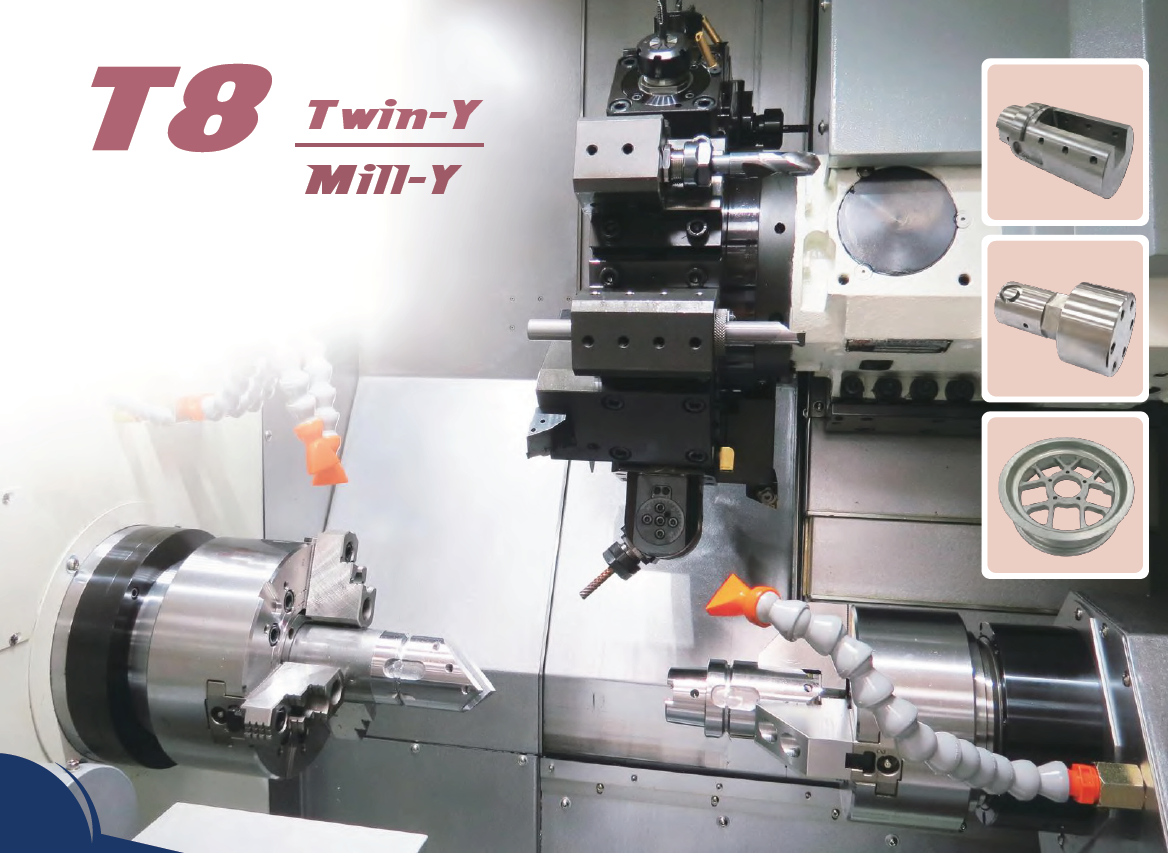

T8 Twin-Y (Twin-Yaxis) и Mill-Y (Mill-Yaxis)

T8 Twin-Y и Mill-Y

Эта новая серия токарных станков предлагает

лучшие решение для сложных токарных или

фрезерных операций и предназначена в первую очередь

для тяжелых токарных / фрезерных операций с высокой

эффективностью массового производства.

Револьвер с осью Y
Серия T8 предлагает три комбинации для серийного производства, обеспечивающие лучший доступ к револьверной головке и 8 "или 10" патронам, а также эффективное удаление стружки.

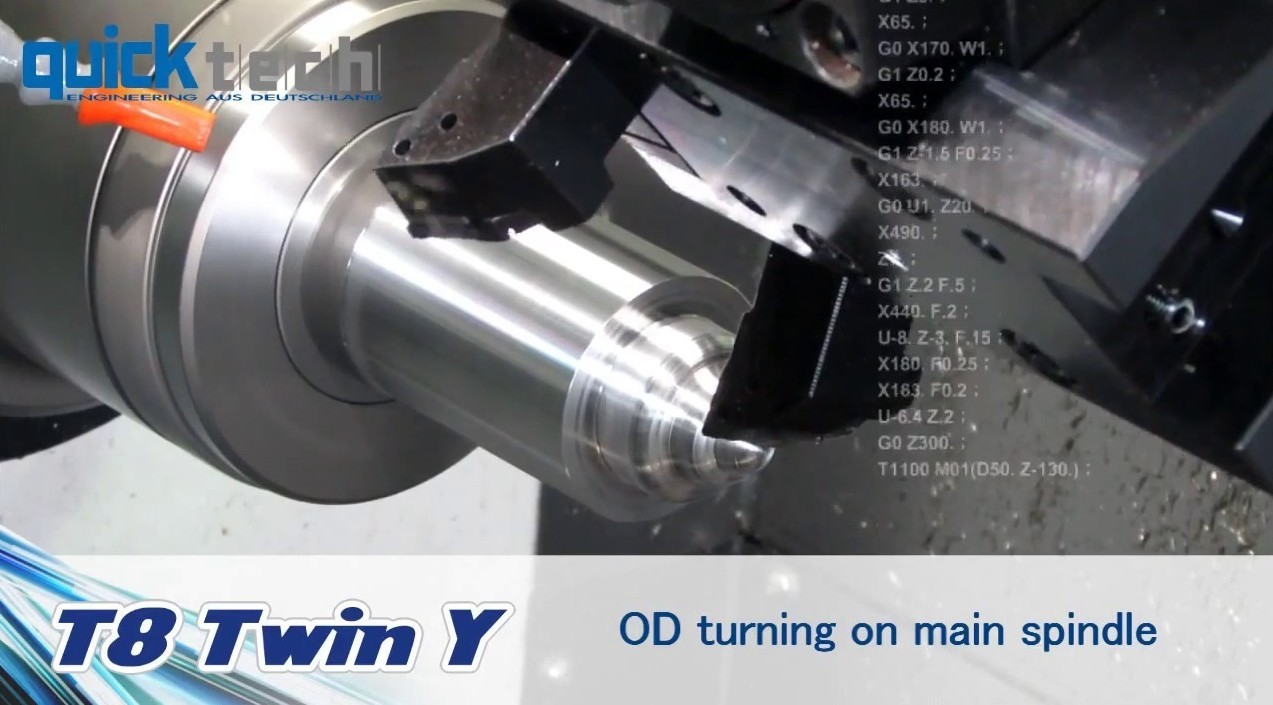

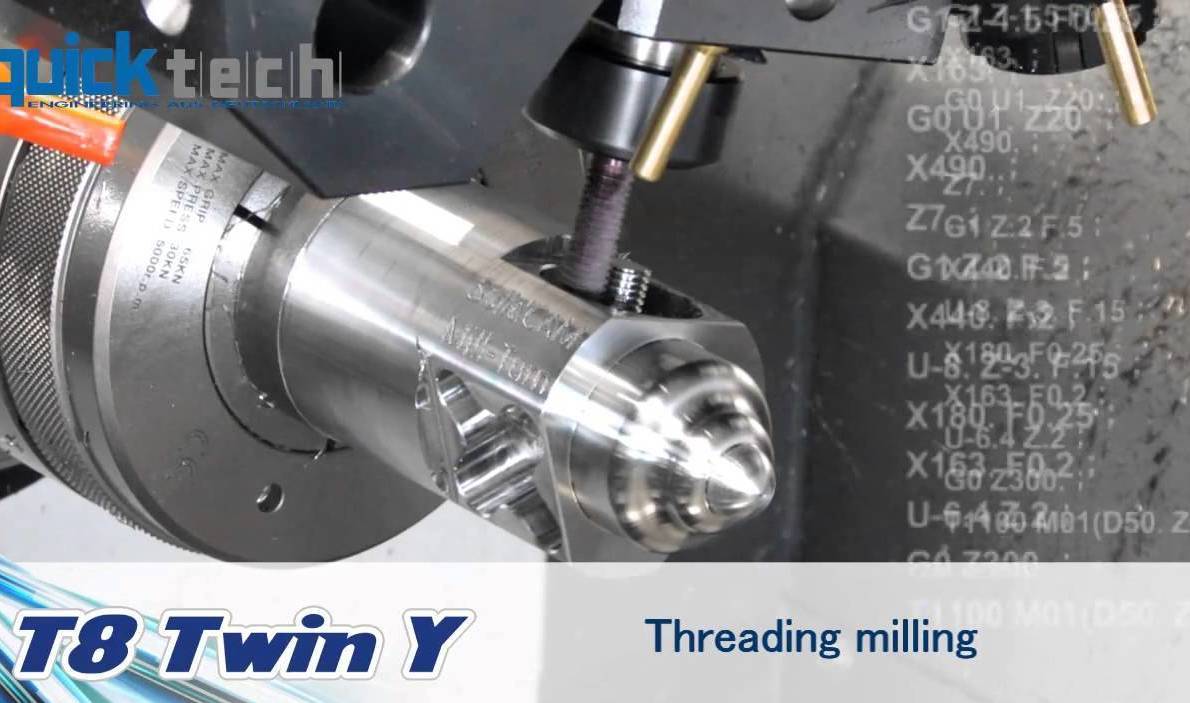

Два шпинделя
Эта серия оснащена дополнительным шпинделем и револьверной головкой BMT с 12 станциями, которые могут быть дополнительно оснащены приводными инструментами на шести станциях. В соединении с приводными инструментами главный шпиндель имеет функцию оси C для точного позиционирования.
Линейные направляющие
Линейные направляющие качения имеют прямоугольное сечение, что позволяет сохранять жесткость при длительной эксплуатации станка. Эта структура с высокой жесткостью обеспечивает высокую динамику станка и высокую точность обработки. Кроме того, все оси, оснащенные высокоточным шариковым винтом класса C5 диаметром 32 мм, с двойным шарикоподшипником (класс P4), обеспечивают высокую точность позиционирования и передачу без люфта.

МодельT8 Twin-YT8 Mill-Y
Система ЧПУ MitsubishiM80M80
Функциональные возможности шпинделяВращение над станиной500 мм500 мм
Вращение над поперечным суппортом300 мм300 мм
Максимальный диаметр обработки300 мм300 мм
Максимальный диаметр прутка65 мм65 мм
Максимальная длина точения250 мм250 мм
Тип цангового патронаKK6-185E60BKK6-185E60B
Конус шпинделяA2-6A2-6
Диаметр шпинделя66 мм66 мм
Скорость вращения шпинделя3000 об/мин (4000 об/мин)3000 об/мин (4000 об/мин)
Функциональные возможности противошпинделяМаксимальный диаметр обработки200 мм-
Максимальный диаметр прутка30 мм-
Максимальная длина точения150 мм-
Тип цангового патронаKK5-173E42B-
Конус шпинделяA2-5-
Диаметр противошпинделя31 мм-
Скорость вращения шпинделя4000 об/мин (6000 об/мин)-
Ось СНаименьшее индексирование0.001°0.001°
Точность позиционирования0.02°0.02°
Перемещения осейУгол наклона станины75°75°
Перемещение по оси X1/Z1150 мм / 380 мм150 мм / 380 мм
Перемещение по оси Y180 мм = ±40 мм80 мм = ±40 мм
Перемещение по оси X2/Y2/Z2- / - / 385 мм- / - / (385 мм)
ОсиРазмер ШВПØ 32xP10Ø 32xP10
Размер направляющих35 мм35 мм
Линейная направляющая оси Y2--
Быстрая подача30 м/мин30 м/мин
Точность повторения0.005 мм0.005 мм
Инструментальная системаСистема 1BMT-55 все позиции приводныеBMT-55 все позиции приводные
Количество позиций1212
Хвостовик инструмента проходной / расточной25 мм / 25 мм / 32 мм25 мм / 25 мм / 32 мм
Система 2--
Количество инструментов--
В ось (опция)--
Хвостовик инструмента проходной / расточной--
ПриводыМощность мотора главного шпинделя11.0 кВт11.0 кВт
Мощность мотора противошпинделя3.7 кВт (5.5 кВт опция)-
Приводы осей X1/Y1/Z1AC Servo 2.2 / 1.5 / 1.5 кВтAC Servo 2.2 / 1.5 / 1.5 кВт
Приводы осей X2/Y2/Z2AC Servo - / - / 1.5 кВт-
Гидравлическая системаГидравлический насос / Емкость1 л.с. / 40 л1 л.с. / 40 л
Гидравлическое давление / Расход30 кг/см² / 12 л/мин30 кг/см² / 12 л/мин
Система автоматической смазкиХарактеристики насоса / Производительность25 Вт / 2 л25 Вт / 2 л
Максимальное давление15 кг / см²15 кг / см²
Система охлажденияТехнические характеристики насосаTPH4T5K, 5 бар, 75 л/минTPH4T5K, 5 бар, 75 л/мин
Технические характеристики насоса высокого давленияSF-30C, 25 бар, 30 л/минSF-30C, 25 бар, 30 л/мин
Ёмкость бака СОЖ240 л240 л
Параметры станкаДлина без / с чип-конвейером2450 мм / 3350 мм2450 мм / 3350 мм
Ширина машины / Высота1650 мм / 1750 мм1650 мм / 1750 мм
Вес машины5900 кг5900 кг
