T8 Hybrid и Hybrid-Y (Hybrid-Yaxis)

T8 Hybrid и Hybrid-Y

(Hybrid и Y axis)

Токарно-фрезерный многоцелевой станок-гибрид T8 HYBRID

воплощает сочетание технологий обработки,

которое позволяет максимизировать производительность,

универсальность и эффективность.



T8 Hybrid это синергия токарно-фрезерного станка с двумя

инструментальными системами: линейным

инструментальным суппортом и револьверной головой,

проводящих обработку в двухканальном режиме системы

ЧПУ, каждая обработка ведется каждой инструментальной

со своим шпинделем.

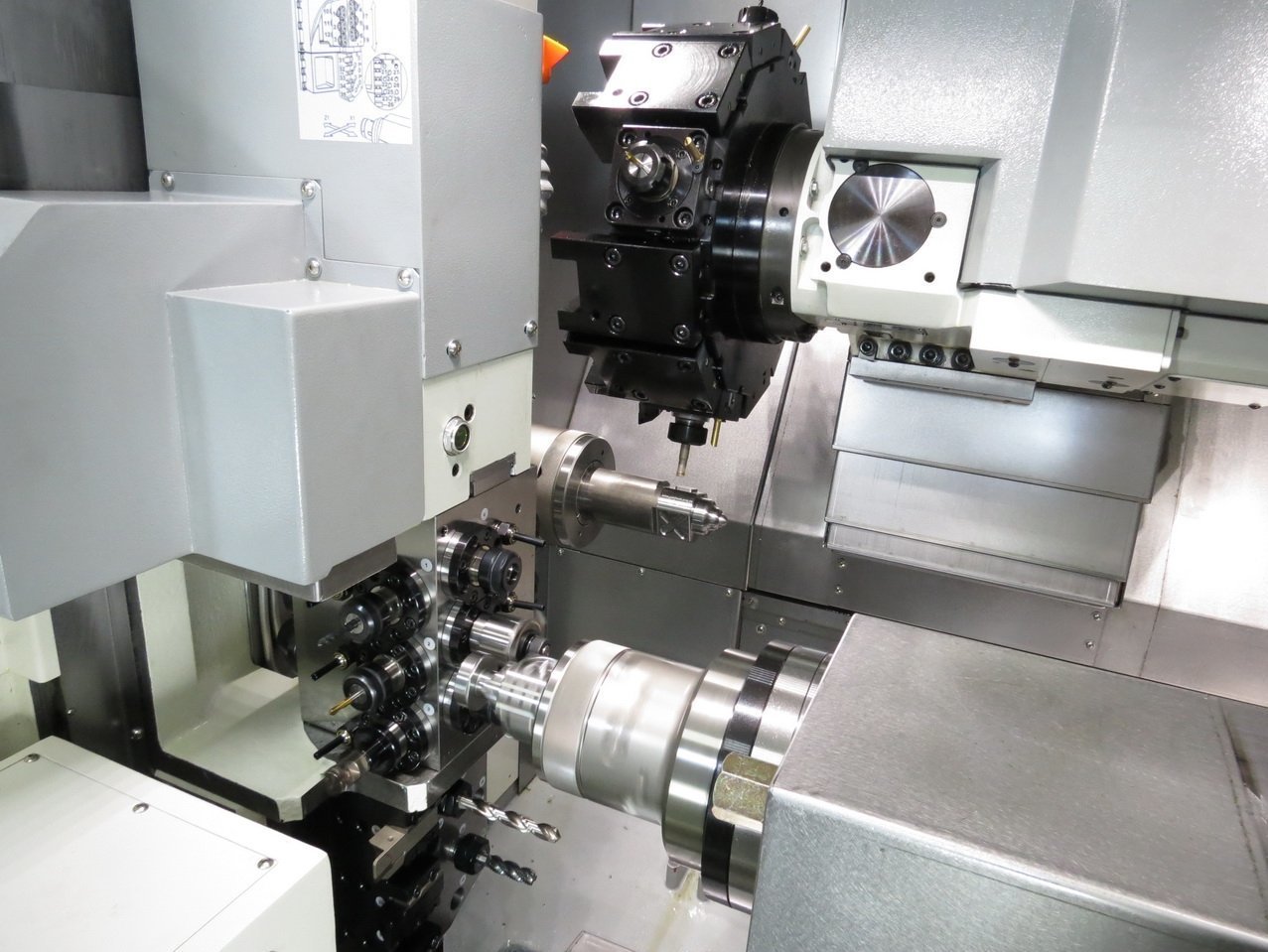

Компоновка 9-и осевого 2-х шпиндельного токарно-фрезерного обрабатывающего центра T8 Hybrid сочетает в себе:
- перемещаемую по 3 осям X1 / Y1 / Z1 револьверную голову с 12 приводными инструментами BMT-55 работающей с главным шпинделем и противошпинделем
- линейный резцедержатель премещающийся по оси Y2 и имеющим 360-градусную поворотную ось B с 12-ю приводными инструментами и 14-ю неподвижными инструментальными позициями работающим с противошпинделем перемещаемым по осям Z2 / X2.
Такая кинематика обеспечивает всю полноту обработки сложных деталей на станке, оснащенном 38 инструментами. Станок T8 Hybrid имеет два токарных шпинделя и две инструментальные системы оснащенные приводным инструментом. Главный шпиндель с 15-сильным приводом доступен либо с восьмидюймовым трехкулачковым патроном, обеспечивающим зажим прутка диаметром 65 миллиметров, либо с 60-миллиметровым цанговым патроном, в который проходит 60-миллиметровый пруток.
42-миллиметровый цанговый патрон противошпинделя работает с прутками диаметром до 32 мм. Как основной, так и вспомогательный шпиндели имеют полные непрерывные оси C1 и С2 и синхронизируются для быстрой и точной передачи деталей.
Гибкая дуэт-система станка позволяет одновременно запускать две программы, сокращая время цикла на 45 процентов. Максимальная длина токарной обработки для главного шпинделя составляет 345 миллиметров, а для вспомогательного шпинделя 330 миллиметров.

BMT-55

Револьвер с 12 приводными станциями BMT-55 может быть

дополнительно оснащен приводным инструментом на шести станциях.

Совместно с приводными инструментами главный шпиндель

имеет функцию индексирования оси C1 для точного позиционирования.

Дисплей

Большой дисплей с высоким разрешением и

интеллектуальным программированием обработки

и имитацией пути инструмента



ОСИ

Револьвер установлен на угловом суппорте под углом

75 градусов в верхней части по оси X, сам суппорт выполнен

из монолитного литья. Оси X и Y имеют очень широкие

закаленные направляющие, обеспечивающие  жесткость и точность.

Управление по оси Y дополнительно расширяет возможности

токарно-фрезерного обрабатывающего центра и повышает

точность обработки. При перемещении по оси Y 80 мм = ± 40

мм можно эффективно обрабатывать различные детали.

Современный дизайн наклонного типа станины

обеспечивает легкое удаление стружки и отвод тепла.



Портальная компоновка B-Оси. Любой угол +
наклонное
сверление и нарезание резьбы.

Уникальная портальная система блока приводных инструментов

очень гибка. Стандартная система инструментов позволяет

использовать 5 внешних инструментов, 9 внутренних

инструментов и 12 приводных инструментов.

Шпиндели ER20 с зубчатой передачей, уже включен

в стандартную комплектацию.

Возможна загрузка до 26 инструментов.



Кинематика станка QuickTech модель T8-Hybrid Y

Кинематика станка QuickTech модель T8-Hybrid Y
Кинематика станка QuickTech модель T8-Hybrid Y
МодельT8 HybridT8 Hybrid-Y
Система ЧПУ MitsubishiM830SM830S
Функциональные возможности шпинделяВращение над станиной500 мм500 мм
Вращение над поперечным суппортом300 мм300 мм
Максимальный диаметр обработки300 мм300 мм
Максимальный диаметр прутка65 мм65 мм
Максимальная длина точения250 мм250 мм
Тип цангового патронаKK6-185E60BKK6-185E60B
Конус шпинделяA2-6A2-6
Диаметр шпинделя66 мм66 мм
Скорость вращения шпинделя3000 об/мин (4000 об/мин)3000 об/мин (4000 об/мин)
Функциональные возможности противошпинделяМаксимальный диаметр обработки100 мм100 мм
Максимальный диаметр прутка30 мм30 мм
Максимальная длина точения100 мм100 мм
Тип цангового патронаKK5-173E42BKK5-173E42B
Конус шпинделяA2-5A2-5
Диаметр противошпинделя31 мм31 мм
Скорость вращения шпинделя4000 об/мин (6000 об/мин)4000 об/мин (6000 об/мин)
Ось СНаименьшее индексирование0.001°0.001°
Точность позиционирования0.02°0.02°
Перемещения осейУгол наклона станины75°75°
Перемещение по оси X1/Z1150 мм / 380 мм150 мм / 380 мм
Перемещение по оси Y1_80 мм = ±40 мм
Перемещение по оси X2/Y2/Z2470 мм / 380 мм / 280 мм470 мм / 380 мм / 280 мм
ОсиРазмер ШВПØ 32xP10Ø 32xP10
Размер направляющих35 мм35 мм
Линейная направляющая оси Y225 мм25 мм
Быстрая подача30 м/мин30 м/мин
Точность повторения0.005 мм0.005 мм
Инструментальная системаСистема 1BMT-55 все позиции приводныеBMT-55 все позиции приводные
Количество позиций1212
Хвостовик инструмента проходной / расточной25 мм / 25 мм / 32 мм25 мм / 25 мм / 32 мм
Система 2ПортальнаяПортальная
Количество инструментовРадиальный 5 / Осевой 9 /Приводной 12Радиальный 5 / Осевой 9 /Приводной 12
В ось (опция)360°360°
Хвостовик инструмента проходной / расточной20 мм / 20 мм20 мм / 20 мм
ПриводыМощность мотора главного шпинделя11.0 кВт (15 кВт опция)11.0 кВт
Мощность мотора противошпинделя3.7 кВт (5.5 кВт опция)3.7 кВт (5.5 кВт опция)
Приводы осей X1/Y1/Z1AC Servo 2.2 / 1.5 / 1.5 кВтAC Servo 2.2 / 1.5 / 1.5 кВт
Приводы осей X2/Y2/Z2AC Servo 1.5 / 1.5 / 1.5 кВтAC Servo 1.5 / 1.5 / 1.5 кВт
Гидравлическая системаГидравлический насос / Емкость1 л.с. / 40 л1 л.с. / 40 л
Гидравлическое давление / Расход30 кг/см² / 12 л/мин30 кг/см² / 12 л/мин
Система автоматической смазкиХарактеристики насоса / Производительность25 Вт / 2 л25 Вт / 2 л
Максимальное давление15 кг / см²15 кг / см²
Система охлажденияТехнические характеристики насосаTPH4T5K, 5 бар, 75 л/минTPH4T5K, 5 бар, 75 л/мин
Технические характеристики насоса высокого давленияSF-30C, 25 бар, 30 л/минTPH4T5K, 5 бар, 75 л/мин
Ёмкость бака СОЖ240 л240 л
Параметры станкаДлина без / с чип-конвейером2850 мм / 3550 мм2850 мм / 3550 мм
Ширина машины / Высота1950 мм / 1970 мм1950 мм / 1970 мм
Вес машины6100 кг6100 кг

T8 Hybrid и Hybrid-Y

Главный шпиндель имеет жесткую 12-позиционную трехосевую приводную револьверную головку BMT-55 с пятисильным приводом шпинделя и 80 миллиметрами линейного перемещения по оси Y. Револьверная головка оснащена быстрым сервомоторным индексированием и жестким гидравлическим зажимным устройством, и все 12 инструментальных позиций головки могут быть приводными. Четырехосевая система инструментальной оснастки вспомогательного шпинделя работает в линейных осях X, Y и Z плюс 360-градусная ось вращения B. Здесь может быть 5 токарных инструментов для наружных диаметров, 9 для внутренних и 12 приводных инструментов, работающих от двухсильного шпиндельного привода и установленных на непрерывной 360-градусной оси B. Нарезание резьб предусмотрено как стандарт как для револьверной головки, так и для оси B.
QuickTECH I T8 Hybrid- Your best efficient mill turn multi-tasking machine

Обработка видео...

T8HY Hybrid - токарный с комбинацией приводной револьверной головы и Swiss Type

Конструкторы станка T8 Hybrid обеспечили сочетание точности и долговечности. Рама станка и все основные компоненты изготовлены из тяжелого чугуна Meehanite. Вертикальная ось Y представляет собой истинную линейную ось, перпендикулярную оси X для обеспечения максимальной точности. Большие 35-миллиметровые роликовые линейные направляющие типа Hiwin на всех линейных осях обеспечивают стабильность и позволяют вести более тяжелую механическую обработку. Шаровинтовые передачи диаметром 32 миллиметра имеют двойное закрепление, предварительное натяжение и прямое соединение с сервомоторами станка.
Quicktech T8 Hybrid Twin Spindle Mill/Turn Center with Turret & B-Axis Gang Slide

Обработка видео...

T8 Hybrid Гибридные токарно - фрезерные центры с ЧПУ

Система числового программного управления Mitsubishi состоит из устройства контроля Mitsubishi M830S с 275-миллиметровым жидкокристаллическим дисплеем и серводвигателей с усилителями Mitsubishi для максимальной надежности и производительности. Доступны также ЧПУ FANUC OiT-F с 275-миллиметровым жидкокристаллическим дисплеем и совместимыми приводами FANUC.
В числе стандартных функций станка интерфейс подачи прутка, конвейер и улавливатель деталей, конвейер для стружки, цанговые патроны и насос подачи охлаждающей жидкости.
QuickTECH T8HY Hybrid Twin Turrets Y-Axis Turn/Mill Centers

Обработка видео...

S-32 и S-42 ATM токарный станок с наклонным фрезерным шпинделем с ЧПУ
