T8-T/T6-T (Twin), T8-M/ T6-M (Mill) и T8-C/T6-C (Compact)

TT8-T/T6-T (Twin),

T8-M/ T6-M (Mill) и

T8-C/T6-C (Compact)

Классические токарные станки
Серия T6 / T8 предлагают три комбинации для серийного производства, обеспечивающие лучший доступ к револьверной головке и 8 "или 10" патронам, а также эффективное удаление стружки.
Два шпинделя
Эта серия оснащена дополнительным шпинделем и револьверной головкой BMT с 12 станциями, которые могут быть дополнительно оснащены приводными инструментами на шести станциях.В соединении с приводными инструментами главный шпиндель имеет функцию оси C для точного позиционирования.

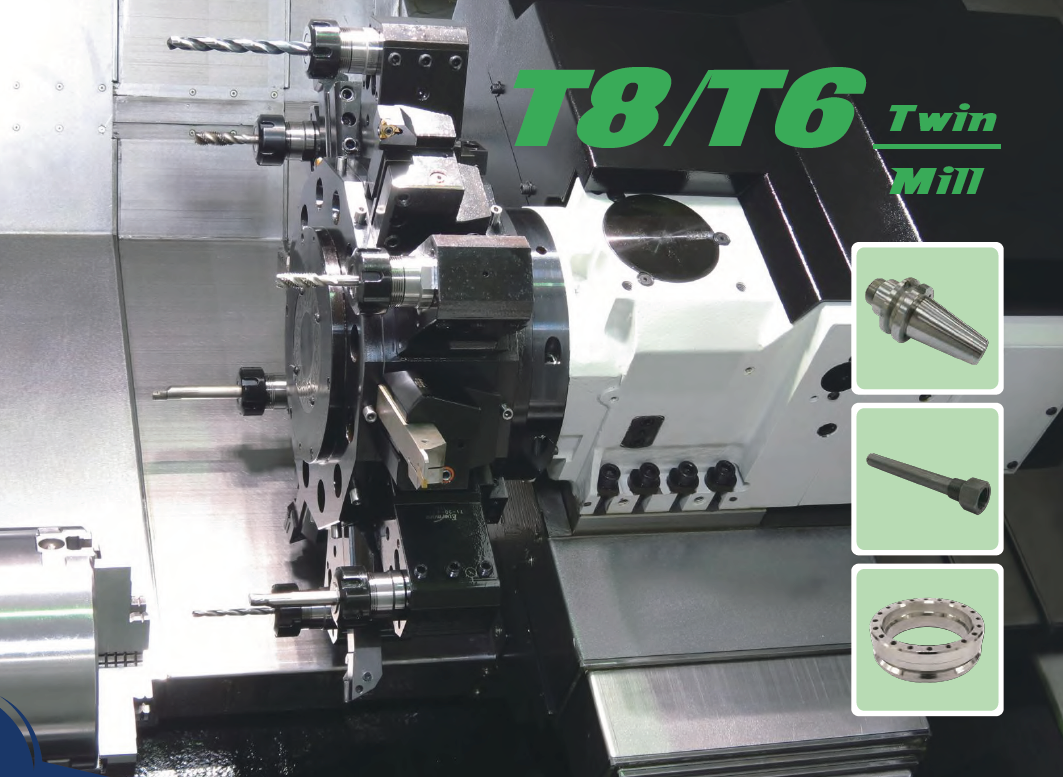

T6 / T8 TWIN
Серия T8 предлагает различные комбинации для массового производства, обеспечивающие лучший доступ к револьверной головке и 8 "или 10" патронам, а также эффективное удаление стружки.

Линейные направляющие

качения имеют прямоугольное сечение, что

позволяет сохранять жесткость при длительной

эксплуатации станка. Эта структура с высокой

жесткостью обеспечивает высокую динамику станка

и высокую точность обработки.



Кроме того, все оси, оснащенные высокоточным

шариковым винтом класса C5 диаметром 32 мм,

с двойным шарикоподшипником (класс P4),

обеспечивают высокую точность позиционирования

и передачу без люфта. КлассическийСтандартный

наклонный станок с сервоприводом на 12 станций

и задней бабкой. Это обеспечивает высокую

экономическую эффективность для эффективных

операций токарной обработки деталей патрона.


МодельT8-T / T6-T (Twin)T8-M / T6-M (Mill)T8-C / T6-C (Compact)
Система ЧПУ MitsubishiM80M80M80
Функциональные возможности шпинделяВращение над станиной400 мм400 мм400 мм
Вращение над поперечным суппортом230 мм230 мм230 мм
Максимальный диаметр обработки200 мм200 мм200 мм
Максимальный диаметр прутка65 мм / 42 мм65 мм / 42 мм65 мм / 42 мм
Максимальная длина точения100 мм300 мм300 мм
Тип цангового патронаKK6-185E60B / KK5-173E42BKK6-185E60B / KK5-173E42BKK6-185E60B / KK5-173E42B
Конус шпинделяA2-6 / A2-5A2-6 / A2-5A2-6 / A2-5
Диаметр шпинделя66 мм / 43 мм66 мм / 43 мм66 мм / 43 мм
Скорость вращения шпинделя3000 об/мин (4000 об/мин) / 4000 об/мин (6000 об/мин)3000 об/мин (4000 об/мин) / 4000 об/мин (6000 об/мин)3000 об/мин (4000 об/мин) / 4000 об/мин (6000 об/мин)
Функциональные возможности противошпинделяМаксимальный диаметр обработки150 мм--
Максимальный диаметр прутка27 мм--
Максимальная длина точения100 мм--
Тип цангового патронаKK4-163E30B--
Конус шпинделяA2-4--
Диаметр противошпинделя28 мм--
Скорость вращения шпинделя4000 об/мин (6000 об/мин)--
Ось СНаименьшее индексирование0.001°0.001°-
Точность позиционирования0.02°0.02°-
Перемещения осейУгол наклона станины45°45°45°
Перемещение по оси X1/Z1200 мм / 320 мм200 мм / 320 мм200 мм / 320 мм
Перемещение по оси Y1---
Перемещение по оси X2/Y2/Z2- / - / 360 мм--
ОсиРазмер ШВПØ 32xP10Ø 32xP10Ø 32xP10
Размер направляющих35 мм35 мм35 мм
Линейная направляющая оси Y2---
Быстрая подача30 м/мин30 м/мин30 м/мин
Точность повторения0.005 мм0.005 мм0.005 мм
Инструментальная системаСистема 1BMT-55 все позиции приводныеBMT-55 все позиции приводныеВысокоскоростная револьверная головка с сервоприводом (BMT-55)
Количество позиций121212
Хвостовик инструмента проходной / расточной25 мм / 25 мм / 32 мм25 мм / 25 мм / 32 мм25 мм / 25 мм / 32 мм
Система 2---
Количество инструментов---
В ось (опция)---
Хвостовик инструмента проходной / расточной---
ПриводыМощность мотора главного шпинделя11.0 кВт / 7.5 кВт (11 кВт)11.0 кВт / 7.5 кВт (11 кВт)11.0 кВт / 7.5 кВт (11 кВт)
Мощность мотора противошпинделя5.5 кВт--
Приводы осей X1/Y1/Z1AC Servo 1.5 / - / 1.5 кВтAC Servo 1.5 / - / 1.5 кВтAC Servo 1.5 / - / 1.5 кВт
Приводы осей X2/Y2/Z2AC Servo - / - / 1.0 кВт--
Гидравлическая системаГидравлический насос / Емкость1 л.с. / 40 л1 л.с. / 40 л1 л.с. / 40 л
Гидравлическое давление / Расход30 кг/см² / 12 л/мин30 кг/см² / 12 л/мин30 кг/см² / 12 л/мин
Система автоматической смазкиХарактеристики насоса / Производительность25 Вт / 2 л25 Вт / 2 л25 Вт / 2 л
Максимальное давление15 кг / см²15 кг / см²15 кг / см²
Система охлажденияТехнические характеристики насосаTPH4T5K, 5 бар, 75 л/минTPH4T5K, 5 бар, 75 л/минTPH4T5K, 5 бар, 75 л/мин
Технические характеристики насоса высокого давления---
Ёмкость бака СОЖ125 л125 л125 л
Параметры станкаДлина без / с чип-конвейером2600 мм / 3200 мм2600 мм / 3200 мм2600 мм / 3200 мм
Ширина машины / Высота1300 мм / 1860 мм1300 мм / 1860 мм1300 мм / 1860 мм
Вес машины3500 кг3500 кг3000 кг

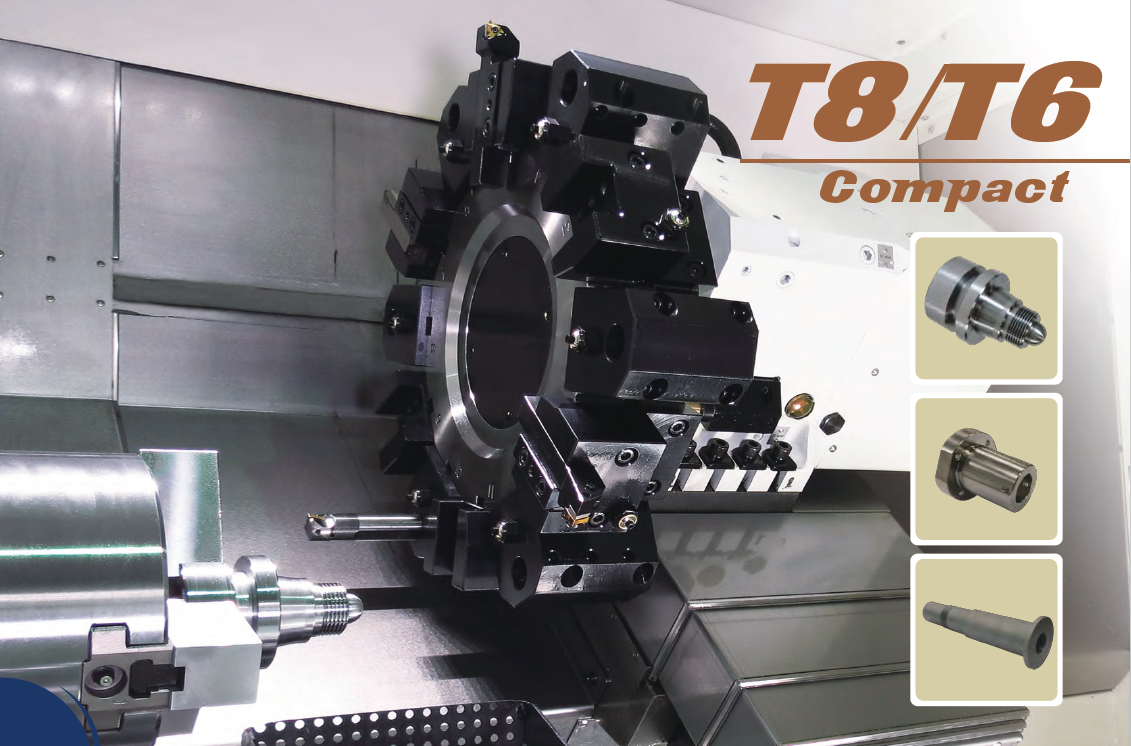

T6 COMPACT
