S-32 ATM
S-32 ATM
Двухшпиндельный токарный станок с ЧПУ
с наклонным фрезерным шпинделем с
конусом HSK-T40
S32 ATM выполняет комплексную
токарно-фрезерную пятиосевую обработку деталей
Главной особенностью станка S-32 ATM является его универсальность. Два токарных шпинделя: главный шпиндель и противошпиндель, дополнены полноценным фрезерным шпинделем с автоматической системой смены инструмента. Такая кинематика позволяет изготавливать сложные пятиосевые детали на одном станке.
В отличии от класического токарного станка с ЧПУ с приводным инструментом, ограниченного 12-ю или 16-позициями револьверной головы, современный S32 ATM раскрывает всю полноту возможностей в токарно-фрезерной обработке, наделяя динамическую систему токарного станка полноценным скоростным и мощным фрезерным шпинделем (12000 об/мин, 10 кВт, ±95°) с широким диапазоном углов наклона к осям вращения токарных шпинделей . Система смены инструмента позволяет использовать в обработке до 24-х позиций токарного или фрезерного инструмента с конусом хвостовика HSK-T40.
S32 ATM нашел свое применение в приборостроительной, самолетостроительной, аэрокосмической отраслях, а также для производства гражданской продукции.
Инструментальная
система
Многофункциональный токарно-фрезерный
обрабатывающий центр S-32 ATM оснащен
автоматической системой смены инструмента
и магазином инструмента на 24 позиции
с конусом HSK-T40.
В дополнение к магазину инструмента, станок
оснащен 6-и позиционным резцедержателем
для расточного или осевого инструмента.
Кинемтика S-32 ATM
9-осевой токарно-фрезерный обрабатывающий
центр оснащен двумя токарными шпинделями и
наклонным фрезерным шпинделем с ситемой
смены инструмента и дополнительным линейным
резцедержателем.
Подвижная колонна с наклонным шпинделем
позволяет проводить всю гамму токарных,
фрезерных, сверлильных, резьбонарезных, накатных
и прочих операций единым фрезерно -
инструментальным шпинделем.
Шпинделя S-32 ATM
9-осевой токарно-фрезерный обрабатывающий
центр оснащен двумя токарными шпинделями и
наклонным фрезерным шпинделем с ситемой
смены инструмента и дополнительным линейным
резцедержателем.
Подвижная колонна с наклонным шпинделем
позволяет проводить всю гамму токарных,
фрезерных, сверлильных, резьбонарезных, накатных
и прочих операций единым фрезерно -
инструментальным шпинделем.
Вид без ограждений

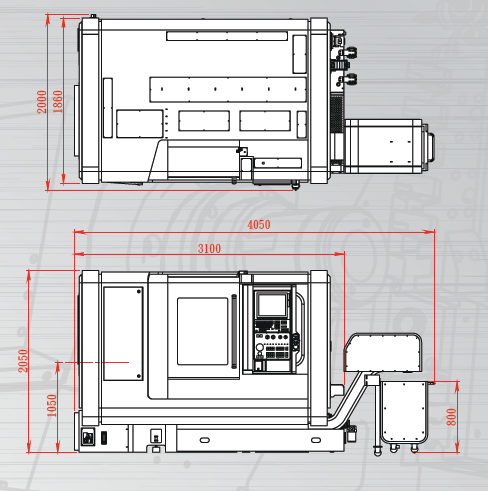

Габариты станка
Возможности станка

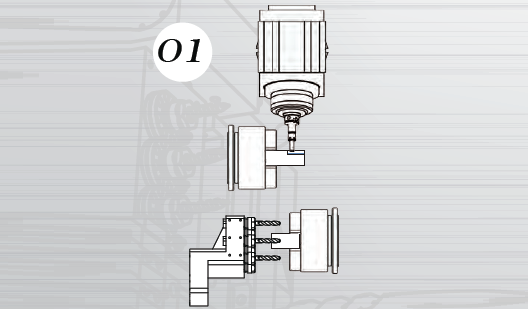

Синхронизация обработки в двух шпинделях

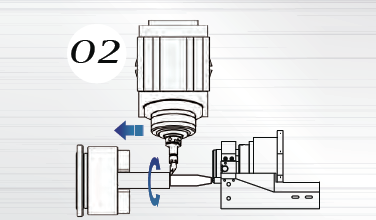

Обработка длинных деталей
Реальная обработка фрезерным инструментом
Угловое долбление или сверление по оси В
Внеосевая обработка наклонным шпинделем

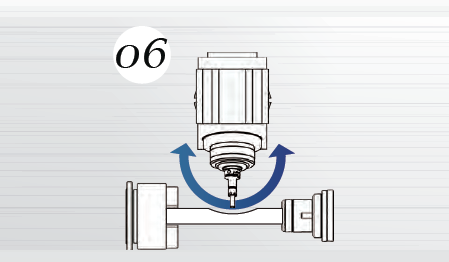

Фрезерование по кривой осью B

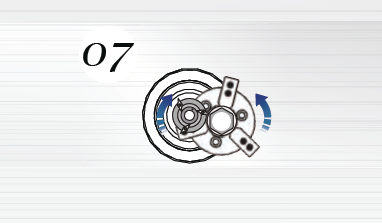

Полигональная обработка
Кинематика станка QuickTech модель S-32/42 ATM
| Модель | S-32 ATM | ||
| Система ЧПУ Mitsubishi | M830S | ||
| Главный токарный шпиндель | Вращение над станиной | 400 мм | |
| Вращение над поперечным суппортом | 250 мм | ||
| Максимальный обрабатываемый диаметр | 169 мм | ||
| Максимальный диаметр обрабатываемого прутка | 32 мм | ||
| Максимальная длина точения | 350 мм (наружная обработка) / 140 мм (осевая обработка) | ||
| Токарный патрон | KK5-173E42B / N-206A5 (6 дюймов) | ||
| Торец шпинделя | ISO (DIN) A2-5 | ||
| Отверстие в шпинделе | 33 мм | ||
| Максимальная скорость | 6000 об/мин | ||
| Тип привода | Мотор-шпиндель 3,7 кВт | ||
| Противошпиндель | Максимальный диаметр обрабатываемого прутка | 32 мм | |
| Максимальная длина точения | 230 мм (наружная обработка) / 55 мм (осевая обработка) | ||
| Токарный патрон | KK5-173E42B / N-205A5 (5 дюймов) | ||
| Торец шпинделя | ISO (DIN) A2-5 | ||
| Отверстие в шпинделе | 33 мм | ||
| Максимальная скорость | 6000 об/мин | ||
| Тип привода | Мотор-шпиндель 3,7 кВт | ||
| [Опция 1] | Пиноль с вращающимся центром | ||
| [Опция 2] | Суппорт деталей (пневматический) | ||
| Фрезерный / инструментальный шпиндель | Максимальная скорость | 12000 об/мин | |
| Конус шпинделя | HSK-T40 | ||
| Тип привода | Мотор-шпиндель 10 кВт | ||
| Сила зажима инструмента | 290 кгс | ||
| Сила разжима инструмента | 450~500 кгс | ||
| Охлаждение при обработке | Кольцевое охлаждение | ||
| Перемещения и Подачи | X1 | 420 мм | |
| Y1 | 80 = ±40 мм | ||
| Z1 | 400 мм | ||
| X2 | 420 мм | ||
| Y2 | 80 = ±40 мм | ||
| Z2 | 510 мм | ||
| Мощности сервомоторов по осям X1/Y1/Z1 | 2.2 / 1.5 / 2.2 кВт | ||
| Мощности сервомоторов по осям X2/Y2/Z2 | 2.2 / 1.5 / 2.2 кВт | ||
| Наклон шпинделя - ось B | Наклон шпинделя | 190° = ± 95° | |
| Минимальное командное приращение | 0.001° | ||
| Повторяемость | 0.002° | ||
| Мотор наклона шпинделя оси B | AC Servo 1.0 кВт | ||
| Инструментальныймагазин и система смены инструмента | Конус хвостовика | HSK-T40 | |
| Емкость магазина | 24 шт. | ||
| Перемещение при смене | 40 мм | ||
| Максимальный диаметр инструмента | Ø 55 мм (Ø 80 мм, при свободной соседней ячейке инструмента) | ||
| Максимальный вес инструмента | 3 кг | ||
| Максимальная длина инструмента | 100 мм (от торца шпинделя) | ||
| Время смены инструмента | 2.5 сек | ||
| Плечо руки сменщика | 505 мм | ||
| Мотор | AC Servo 0.75 кВт | ||
| Линейный держатель инструмента | Размер хвостовика в держателе | ER20 / Ø 20 мм | |
| Количество позиций | 6 шт. | ||
| Система автоматической смазки | Максимальное давление | 10 МПа (100 кг/см²) | |
| Производительность | 20 куб.см/мин | ||
| Ёмкость бака | 1 литр | ||
| Тип масла | (#0~00) | ||
| Гидравлическая система | Мощность мотора насоса | 1 л.с. | |
| Давление | 50 кг/см² | ||
| Емкость бака | 35 литров / 30 литров | ||
| Система охлаждения | Ёмкость бака СОЖ | 240 литров | |
| Мощность моторов насосов | 2 кВт + 2 кВт | ||
| Давление подачи СОЖ | 5 бар + 25 бар | ||
| Размеры и веса | Длина | 3800 мм (с конвейером) / 2900 мм | |
| Глубина | 2200 мм | ||
| Высота | 2050 мм | ||
| Вес | 4350 кг | ||

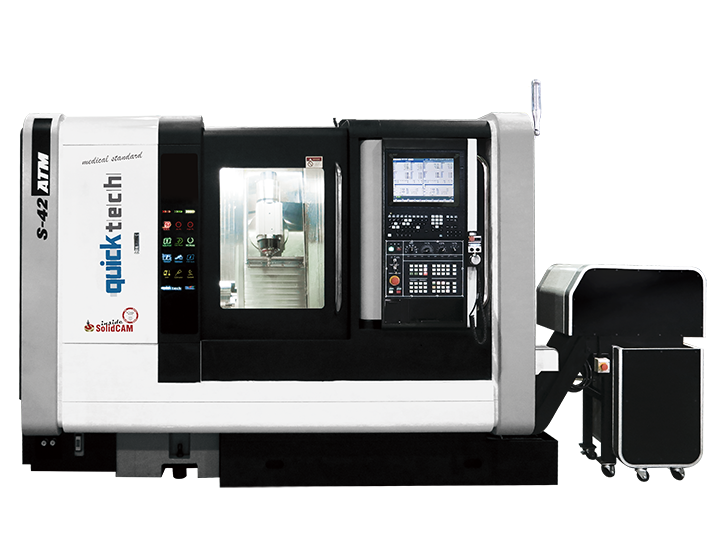

S-32 и S-42 ATM - станки 9-и осевой обработки
Станки S-32 и S-42 ATM нацелены на скоростную фрезерную и токарную многоосевую обработку, дополняемую системами автоматизации: смены инструмена, подачи заготовки и выгрузки готовой детали с её последующей транспортировкой до накопительной системы.
Безусловно, S-32 и S-42 ATM заслуживают внимания предприятий приборостроительной, самолетостроительной, аэрокосмической и других отраслей. Там, где необходима сложная кинематика станка для изготовления сложнопрофильных "насыщенных" конструктивными элементами деталей, выполняемых с одного или двух установов в единой системе осей и координат станка.
S-32 и S-42 ATM - очень компактные модели в своем классе станков, с занимаемаемой площадью 3800 × 2200 × 2050 мм, что существено отличает от их громоздких конкурентов. Эта особенность позволяет размещать эти широкоунивесальные модели в многоэтажных производственных помещениях без дополнительных вмешательств в структуру здания.
Quicktech S-32 ATM 9-Axis Twin Spindle Mill/Turn Center with B-Axis
Обработка видео...
Инструментальная система S-32 и S-42 ATM
Станки S-32 и S-42 ATM оснащены 2-мя инструментальными системами.
24-х позиционный инструментальный магазин работающий в паре с рукой сменщиком, в свою очередь меняющим инструмент в фрезерном / инструментальном шпинделе, осуществляющим как полноценную фрезерную функцию на станке, так и являющимся резцедержателем для токарных операций в главном токарном шпинделе и противошпинделе. Конус инструмента HSK-T40 позволяет позиционировать инструмент как для фрезерных, так и для токарных операций.
6-и позиционный линейный резцедержатель имеет цилиндрический тип инструметальных отверстий. Все позиции неподвижны. Данный блок работает в паре с контршпинделем и выполняет как токарные так и сверлильные и резьбонарезные операции.
QuickTECH | S-42
Обработка видео...
Синхронная обработка в двух шпинделях на станках S-32 и S-42 ATM
Двухшпиндельные токарные обрабатывающие центры S-32 и S-42 ATM оснащены 2-мя соосными токарными шпинделями: главным и противошпинделем.
По своей конструкции и моментно-мощностным характеристикам эти мотор-шпиндели одинаковы. 9 осей станка включая оси C1 и C2 - повороты двух токарных шпинделей на 360 градусов, совместно с наклоном фрезерного шпинделя в диапазоне углов ± 95° управляются самой передовой системой ЧПУ Mitsubishi M830S.
Данная компоновка и контроллер M830S позволяют производить 5-и осевую обработку, синхронно управляя токарными и фрезерным шпинделем, применяя станки для обработки турбинных лопаток, сложнопрофильных двояко вогнутых или двояко выпуклых поверхностей в нескольких координатах токарно-фрезерных деталей.
Quicktech S-32 ATM Aerospace Airfoil Machining Demo
Обработка видео...
