i-42 Ultimate имеет 10 осей и 4 шпинделя, которые
включают противошпиндель перемещаемый по осям
X и Z, противошпиндель перемещаемый по осям X1 и Z1,
2 блока приводного инструмента для обоих шпинделей
(могут опционально поворачиваться по оси B) для
одновременного фрезерования, сверления, нарезания резьбы.
Все это позволяет станку быть более быстрым и гибким
при обработке сложных деталей.
Направляющие и ШВП класса C3 обеспечивают точность позиционирования и высочайшую скорость.
Нагруженные подшипники шпинделя класса P4 применяются для эффективной жесткости и динамики обработки.
Наклонный приводной инструмент: фрезерная головка состоит из 12 инструментов с возможностью поворота на 360°, увеличивает универсальность в массовом и серийном производстве средних и мелких деталей.
Прочные литые части станка: станина,шпиндельные бабки, инструментальные колонны задают жесткость этого многоосевого станка.
Главный шпиндель и противошпиндель синхронизированы, что позволяет осуществлять отрезку, или для синхронного поворота длинной детали зажатой одновременно в двух шпинделях. Синхронизация позволяет добиться точности обработки - 0,02°, во время движения шпинделей.
Ось B может быть двойной, одинарной или без оси B.
Направляющие и ШВП класса
C3 обеспечивают точность и
скорость позиционирования.
Подшипник шпинделя
преднатяжения класса P4
для эффективной фиксации
Наклонный приводной
инструмент:
Фрезерная головка состоит из 12 инструментов с возможностью
поворота на 360°, что увеличивает продуктивность массового
производства мелких и среднеразмерных деталей
Прочные литые
части станка
Главный шпиндель и противошпиндель синхронизированы,
что позволяет осуществлять отрезание, или может
использоваться для поворота длинных деталей.
Синхронизация позволяет добиться точности обработки -
0,02°, во время движения шпинделя
Двойная ось B
I-42 Ultimate
Одинарная ось B
I-42 Ultimate
Без оси B
I-42 Ultimate

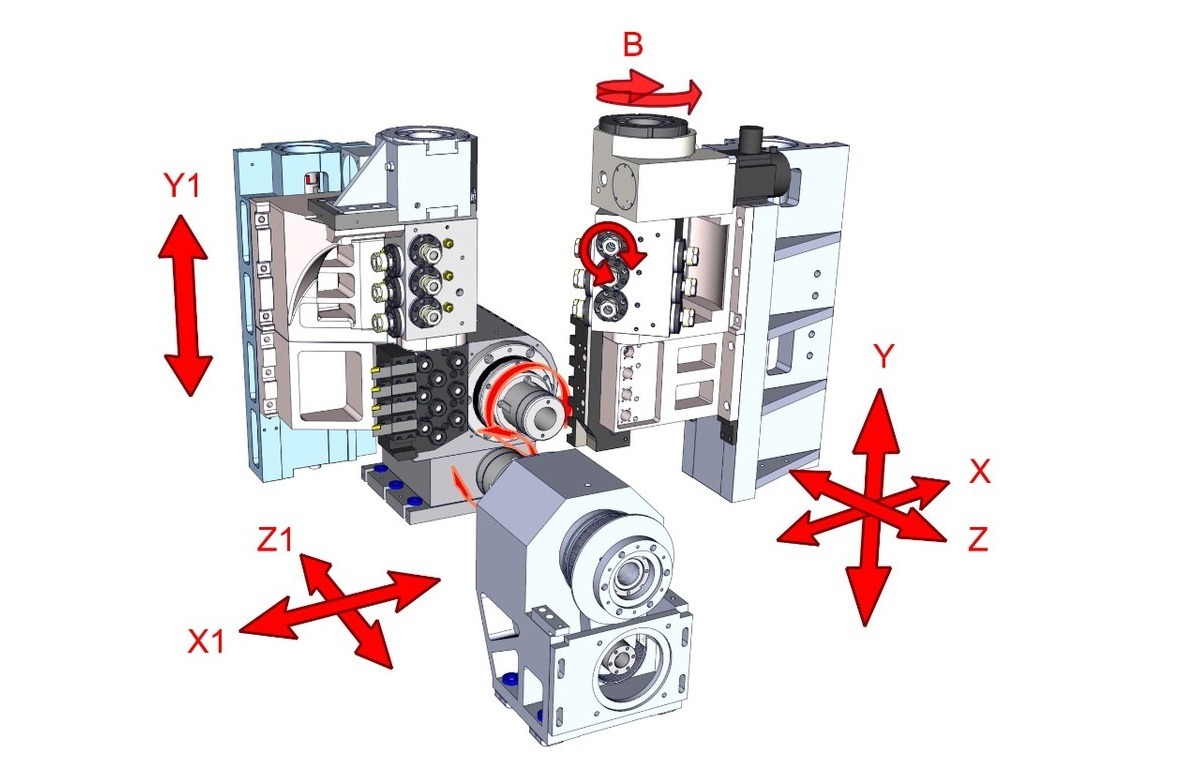

Кинематика станка QuickTech модель I-42 Ultimate B2
Кинематика станка QuickTech модель I-42 Ultimate B0
B0 - обе инструментальные системы без возможности поворота на угол
Кинематика станка QuickTech модель I-42 Ultimate B1
B1 - одна поворотная инструментальная система с осью B1, вторая инструментальная система без возможности поворота на угол
Кинематика станка QuickTech модель I-42 Ultimate B2
B2 -обе инструментальные системы с осями B1 и B2
| Модель | I-42 Ultimate | ||
| Система ЧПУ Mitsubishi | M830S | ||
| Функциональные возможности шпинделя | Максимальный диаметр обработки | 100 мм | |
| Максимальный диаметр прутка | 42 мм (65 мм) | ||
| Максимальная длина точения | 230 мм | ||
| Тип цангового патрона | KK5-173E42B (KK6-185E60B) | ||
| Конус шпинделя | A2-5 (A2-6) | ||
| Диаметр шпинделя | 43 мм (66 мм) | ||
| Скорость вращения шпинделя | 4000 об/мин (6000 об/мин) | ||
| Функциональные возможности противошпинделя | Максимальный диаметр обработки | 100 мм | |
| Максимальный диаметр прутка | 30 мм | ||
| Максимальная длина точения | 100 мм | ||
| Тип цангового патрона | KK5-173E42B | ||
| Конус шпинделя | A2-5 | ||
| Диаметр противошпинделя | 31 мм | ||
| Скорость вращения шпинделя | 4000 об/мин (6000 об/мин) | ||
| Ось С | Минимальное индексирование | 0.001° (360°) | |
| Точность позиционирования | 0.02° | ||
| Перемещения осей | Перемещение по осям Х1/Y1/Z1 | 150 / 410 / 250 мм | |
| Перемещение по оси X2/Y2/Z2 | 450 / 380 / 300 мм | ||
| Ускоренные перемещения | 30 м/мин | ||
| Повторяемость | 0.005 мм | ||
| Приводы | Мощность мотора главного шпинделя | 7.5 кВт (11.0 кВт) | |
| Мощность мотора противошпинделя | 3.7 кВт | ||
| Приводы осей X1/Y1/Z1 | AC Servo 1.5 кВт | ||
| Приводы осей X2/Y2/Z2 | AC Servo 1.5 кВт | ||
| Приводной инструмент | AC Servo 1.5 кВт | ||
| Инструментальная система | Радиальный/осевой - шпиндель | 6 / 5 | |
| Радиальный/осевой - противошпиндель | 5 / 9 | ||
| Хвостовик режущего инструмента | 20 мм | ||
| Диаметр сверлильного инструмента шпинделя | ER-20 / Ø 20 мм | ||
| Диаметр сверлильного инструмента противошпинделя | ER-20 / Ø 20 мм | ||
| Приводной инструмент | Количество | T1=12 / T2=12 | |
| B-ось | 360° | ||
| Частота вращения | 4000 об/мин | ||
| Размер зажимной цанги | ER-20 | ||
| Максимальный диаметр сверления | 12 мм | ||
| Максимальная нарезаемая резьба | M10xP1.5 | ||
| Гидравлическая система | Гидравлический насос / Емкость бака | 1 л.с. / 40 л + 25 л | |
| Максимальное давление / Производительность | 30 кг/см² | ||
| Система автоматической смазки | Смазочный насос /Емкость бака | 25 Вт / 2 л | |
| Максимальное давление | 15 кг / см² | ||
| Система охлаждения | Насос охлаждающей жидкости | TPH4T5K, 5 бар, 75 л/мин | |
| Гидравлический насос | 2HP + SF-30C, 25 бар, 30 л/мин | ||
| Ёмкость бака СОЖ | 240 л | ||
| Параметры станка | Длина, ширина, высота | 3500 (2900) / 1900 / 1950 мм | |
| Вес | 5600 кг | ||
