I-42 Twin и I-42 Twin B

i-42 Twin (B)

Эта модель сочетает в себе универсальность и высокую

производительность для сложных комплексных
токарно-фрезерных работ.



2 токарных шпинделя, инструментальная система емкостью
30 позиций, включая наклонные приводные головки



2-х канальная система ЧПУ Mitsubishi M80 позволяет
выполнять одновременную токарную обработку
в обоих шпинделях одновременно.

i-42 Twin B (12 приводных инструментов)

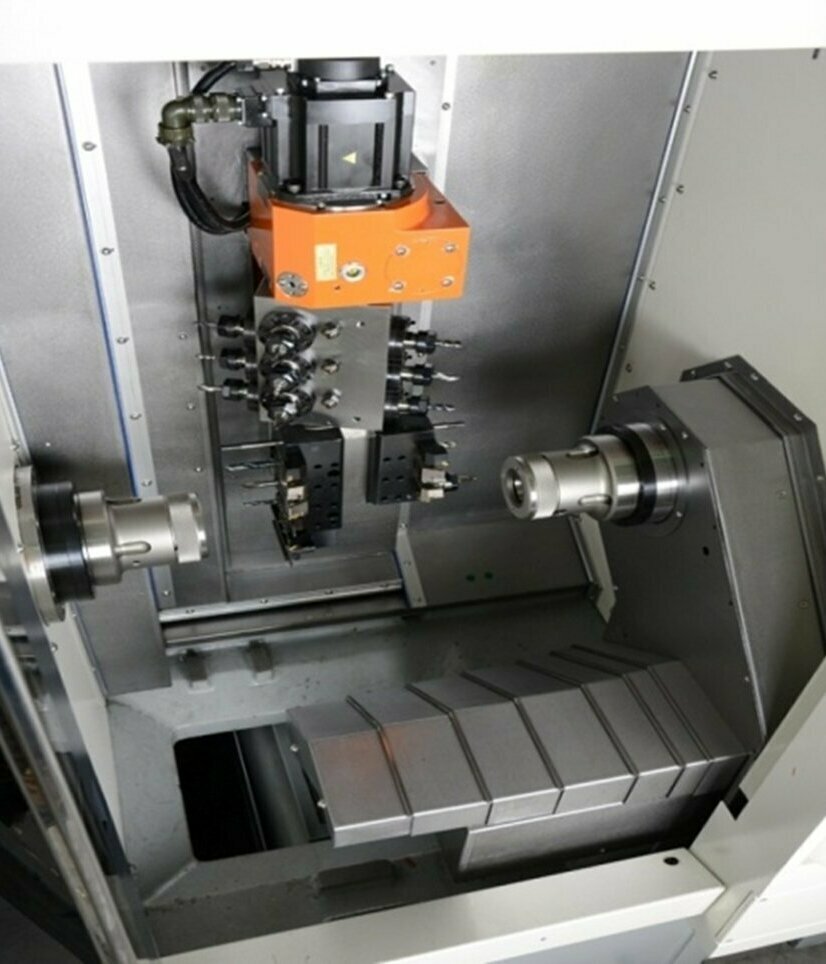

Имея не только 30 инструментов для радиальной, осевой и контурной обработки, но также и управляемый мощной осью B фрезерный инструмент, что позволяет осуществлять одновременную эффективную обработку сложных деталей. Удачное расположение инструмента и большое рабочее пространство делают эту модель выдающейся и универсальной.
Система инструментов
Гибкая инструментальная система включает в себя 9 стандартных внешних , 9 внутренних и 12 приводных инструментов. Уникальная система смены позволяет без остановки быстро менять инструмент, сохраняя время. Разнообразный применяемый инструмент дает возможность сложным деталям быть законченными с одного установа или после перехвата в противошпиндель.
Линейные направления
Станок наделен высокоточными широкими 35 мм линейными направляющими, которые увеличивают стабильность и точность позиционирования по всем осям. Все направляющие оборудованы цифровыми приводами, скорость подачи достигает - 20 м/мин.
Наклон приводных инструментов оси B (опция)
Поворотная инструментальная фрезерная головка оси В это блок приводных 12-и инструментов с возможностью проворота на 360°, что увеличивает универсальность станка для штучного, серийного или массового производства мелких и среднеразмерных деталей.






Кинематика станка QuickTech модель I42-Twin B

Кинематика станка QuickTech модель I42-Twin B
Кинематика станка QuickTech модель I42-Twin B
Модельi-42 Twin (B)
Система ЧПУ MitsubishiM80
Функциональные возможности шпинделяМаксимальный диаметр обработки100 мм
Максимальный диаметр прутка42 мм (65 мм)
Максимальная длина точения300 мм
Тип цангового патронаKK5-173E42B (KK6-185E60B)
Конус шпинделяA2-5 (A2-6)
Диаметр подшипника шпинделя43 мм (66 мм)
Скорость вращения шпинделя4000 об/мин (6000 об/мин)
Функциональные возможности противошпинделяМаксимальный диаметр обработки100 мм
Максимальный диаметр прутка30 мм
Максимальная длина точения150 мм
Тип цангового патронаKK5-173E42B
Конус шпинделяA2-5
Диаметр подшипника противошпинделя31 мм
Скорость вращения шпинделя4000 об/мин (6000 об/мин)
Ось СНаименьший индекс0.001°
Точность позиционирования0.02°
Перемещения осейПеремещение по осям Х1/Y1/Z1150 / 415 / 300 мм
Перемещение по оси X2/Y2/Z2- - / - - / 390 мм
Ускоренные перемещения30 м/мин
Точность повторяемости0.005 мм
ПриводыПривод шпинделяСервомотор 7.5 кВт (11.0 кВт)
Привод противошпинделя Сервомотор 3.7 кВт
Приводы осей X1/Y1/Z1AC Servo 1.0 / 1.5 / 1.5 кВт
Приводы осей X2/Y2/Z2AC Servo - - / - - / 1.0 кВт
Приводной инструментAC Servo 1.5 кВт
Инструментальная системаРадиальный/осевой - шпиндель6 / 5
Радиальный/осевой - противошпиндель3 / 4
Хвостовик режущего инструмента20 мм
Диаметр сверлильного инструмента шпинделяER-20 / Ø 20 мм
Диаметр сверлильного инструмента противошпинделяER-20 / Ø 20 мм
Приводной инструментКоличество9 стандарт или 12 (опция)
B-ось + 3 приводных инструмента (опция)360°
Частота вращения4000 об/мин
Размер зажимной цангиER-20
Максимальный диаметр сверления12 мм
Максимальная нарезаемая резьбаM10xP1.5
Гидравлическая системаГидравлический насос / Емкость бака1 л.с. / 40 л + 25 л
Максимальное давление / Производительность30 кг/см²
Система автоматической смазкиСмазочный насос /Емкость бака25 Вт / 2 л
Максимальное давление15 кг / см²
Система охлажденияНасос охлаждающей жидкостиTPH4T5K, 5 бар, 75 л/мин
Гидравлический насос2HP + SF-30C, 25 бар, 30 л/мин
Ёмкость бака СОЖ240 л
Параметры станкаДлина, ширина, высота3500 (2900) / 1900 / 1950 мм
Вес5300 кг

i-42 Twin

Quicktech i42 Ultimate Twin Spindle Mill/Turn Center is FAST!

Обработка видео...

i-42 Twin отлично подходит для токарно-фрезерной обработки деталей из прутка до 42 мм (и до 60 мм - опция). Задачи изготовления с перехватом в противошпиндель наилучшим образом решаются приобритением токарного центра i-42 Twin. Мощный главный шпиндель 7.5/11 кВт позволяет обрабатывать как цветные металлы, так и высоколегированные стали. Блок приводного инструмента поворачивается на заданный угол по оси B (опция), что позволяет выполнить операции сверления, фрезерования и нарезания резьбы под углом.

i-42 высокоскоростной комплексный токарный станок с двумя шпинделями оси B

i-42 Twin и i-60 Twin двухшпиндельные обрабатывающие центры с ЧПУ - это уникальные станки для обработки прутков, которые обеспечивают полную обработку деталей, включая все сложные функции фрезерования. Эти машины имеют 7 полных управляемых осей, 2 шпинделя, 9 фрезерных шпинделей или 12 фрезерных шпинделей с осью 360 ° B (опция), котрые работают на оба шпинделя в двухканальном режиме стстемы ЧПУ.
В то время как большинство небольших токарных станков имеют револьверную головку с 12 инструментами, стойка инструмента i-42 Twin оснащена 9 наружными токарными инструментами, 9 внутренними токарными инструментами и 9 или 12 приводных инструментов, установленных на оси B или без нее.
Вертикальный линейный суппорт инструмента перемещается по 4 осям (X, Y, Z и B - опция) и используется для каждого шпинделя с осями C1 и С2. Главный шпиндель имеет прутточную емкость 42 мм (i-42) или 60 мм (i-60), а вспомогательный шпиндель работает с максимальным диаметром прутка 30 мм в обеих моделях.
QuickTECH i-42 Twin Spindle B-Axis High Speed Complex Lathe

Обработка видео...

10-осевой токарный станок модель i-42 Twin с осью B

i 42 TWIN - 1m30s - Eng

Обработка видео...

S-32 и S-42 ATM токарный станок с наклонным фрезерным шпинделем с ЧПУ
