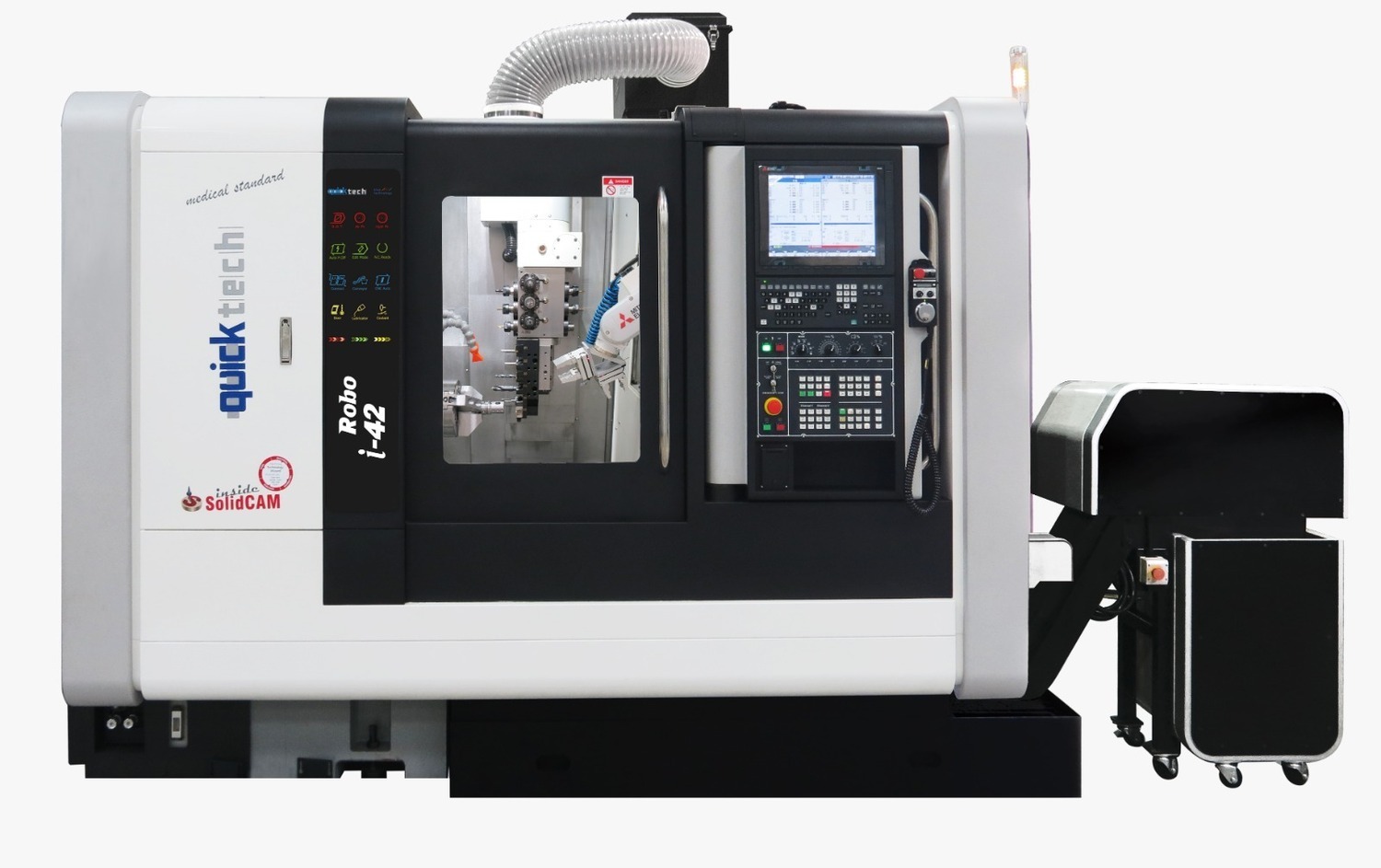

Этот 4-х осевой токарный станок с осью C и полноценным
6-и осевым роботом обеспечивает дополнительное преимущество
роботизированной загрузки для автоматических токарных
операций.
Уникальный по своей сути i-42 Robo универсален - при смене
многоосевой или сложной заготовки, при обработке в одном шпинделе.
Это решение позволяет сэкономить на количестве шпинделей и
наделить станок системой загрузки / позиционирования / выгрузки /
складирования деталей и заготовок в габаритах токарного станка.
Уникальный в своем классе

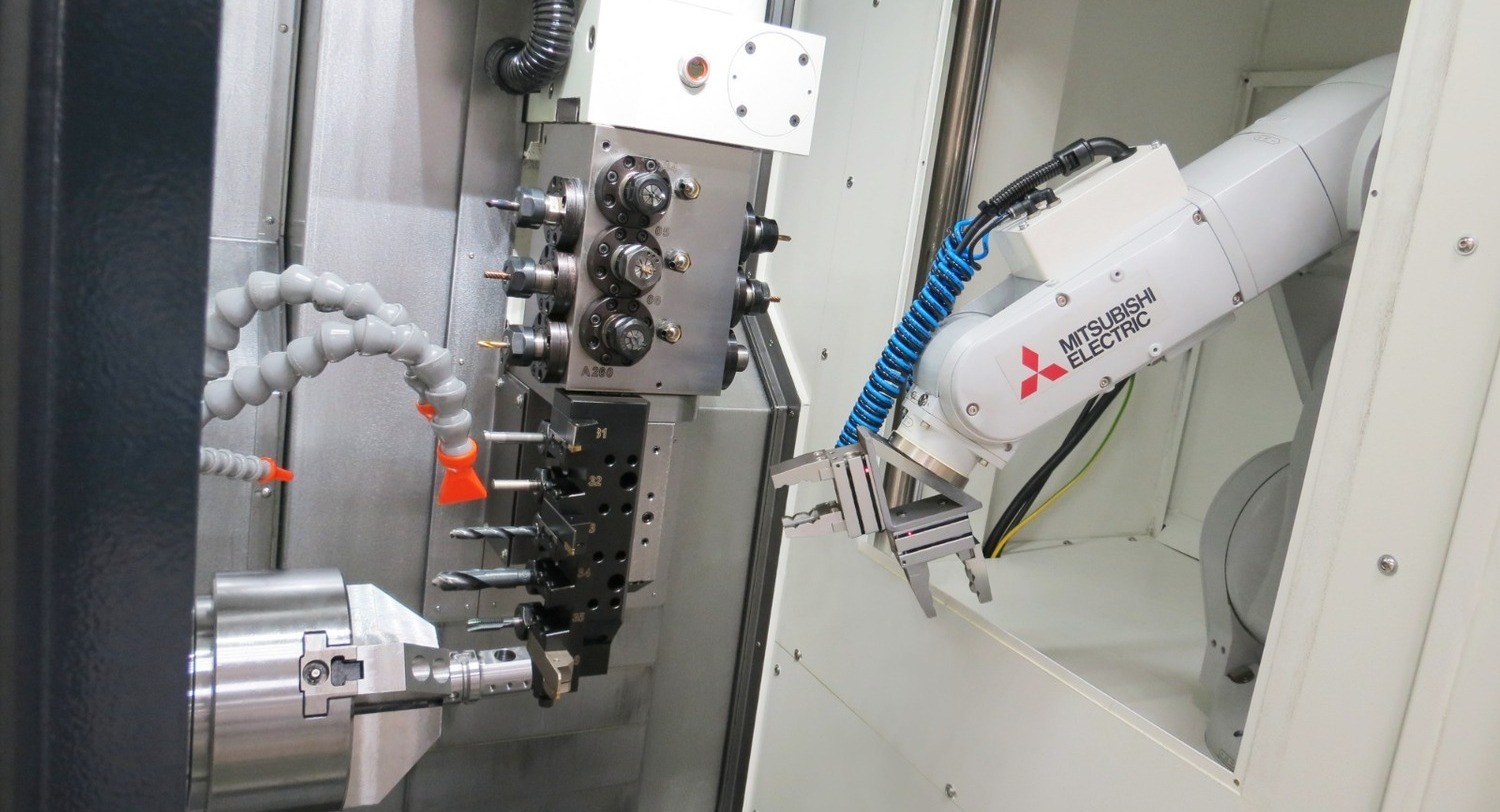

Эта модель представляет собой доработанную модификацию IT-42 со встроенным 6 осевым роботом Mitsubishi. Который не требует дополнительного пространства на полу и расположен таким образом, чтобы не мешать оператору станка при настройке или управлении системой ЧПУ Mitsubishi M80.
Интеллектуальный 6-и осевой робот
В дополнение к стандартному токарному станку IT-42, полностью интегрирован высокоскоростной и высокоточный 6-и осевой робот. Этот интеллектуальный робот имеет в общей сложности 88 программ и может легко маневрировать вокруг инструментов и других элементов в рабочей зоне. Он может манипулировать заготовками весом до 6 кг и идеально подходит для отливок и поковок.
Линейные направляющие
Станок оснащен высокоточными линейными направляющими HIWIN. Использование 35-миллиметровых рельсов на всех осях станка повышает стабильность и точность, и позволяет добиться более глубоких съемов.
Шпиндель
Подшипники шпинделя класса P4 дают радиальную и осевую стабильность пработы и позволяет осуществлять тяжелое резание. Шпиндель собран и испытан в чистой комнате с контролируемой температурой, герметизирован и не требует обслуживания. Корпус шпинделя большой и симметрично оребренный, что обеспечивает равномерное распределение тепла и термическую стабильность на всех скоростях.

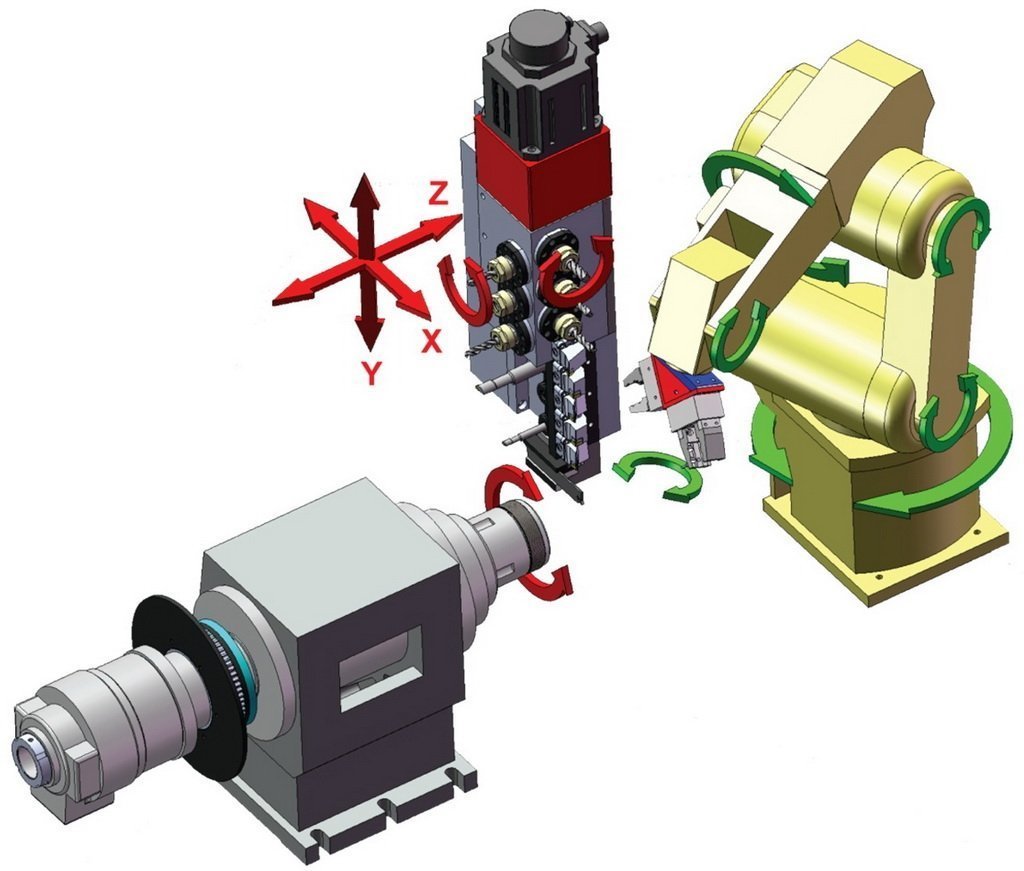

Кинематика станка QuickTech модель I-42 Robo
| Модель | i-42 Robo | ||||||
| Система ЧПУ Mitsubishi | M80 | ||||||
| Функциональные возможности шпинделя | Максимальный диаметр обработки | 100 мм | |||||
| Максимальный диаметр прутка | 42 мм (65 мм) | ||||||
| Максимальная длина точения | 230 мм | ||||||
| Тип цангового патрона | KK5-173E42B (KK6-185E60B) | ||||||
| Конус шпинделя | A2-5 (A2-6) | ||||||
| Диаметр подшипника шпинделя | 43 мм (66 мм) | ||||||
| Скорость вращения шпинделя | 4000 об/мин (6000 об/мин) | ||||||
| Функциональные возможности противошпинделя | Максимальный диаметр обработки | - | |||||
| Максимальный диаметр прутка | - | ||||||
| Максимальная длина точения | - | ||||||
| Тип цангового патрона | - | ||||||
| Конус шпинделя | - | ||||||
| Диаметр подшипника противошпинделя | - | ||||||
| Скорость вращения шпинделя | - | ||||||
| Ось С | Наименьший индекс | 0.001° | |||||
| Точность позиционирования | 0.02° | ||||||
| Перемещения осей | Перемещение по осям Х1/Y1/Z1 | 150 / 410 / 250 мм | |||||
| Перемещение по оси X2/Y2/Z2 | - | ||||||
| Ускоренные перемещения | - | ||||||
| Точность повторяемости | 0.005 мм | ||||||
| Приводы | Привод шпинделя | Сервомотор 7.5 кВт (11.0 кВт) | |||||
| Привод противошпинделя | - | ||||||
| Приводы осей X1/Y1/Z1 | AC Servo 1.0 / 1.5 / 1.5 кВт | ||||||
| Приводы осей X2/Y2/Z2 | - | ||||||
| Приводной инструмент | AC Servo 1.5 кВт | ||||||
| Инструментальная система | Радиальный/осевой - шпиндель | 6 / 5 | |||||
| Радиальный/осевой - противошпиндель | - | ||||||
| Хвостовик режущего инструмента | 20 мм | ||||||
| Диаметр сверлильного инструмента шпинделя | ER-20 / Ø 20 мм | ||||||
| Диаметр сверлильного инструмента противошпинделя | - | ||||||
| Приводной инструмент | Количество | 6 (12 с осью B) | |||||
| B-ось | 360° | ||||||
| Частота вращения | 4000 об/мин | ||||||
| Размер зажимной цанги | ER-20 | ||||||
| Максимальный диаметр сверления | 12 мм | ||||||
| Максимальная нарезаемая резьба | M10xP1.5 | ||||||
| Гидравлическая система | Гидравлический насос / Емкость бака | 1 л.с. / 40 л | |||||
| Максимальное давление / Производительность | 30 кг/см² | ||||||
| Система автоматической смазки | Смазочный насос /Емкость бака | 25 Вт / 2 л | |||||
| Максимальное давление | 15 кг / см² | ||||||
| Система охлаждения | Насос охлаждающей жидкости | TPH4T5K, 5 бар, 75 л/мин | |||||
| Гидравлический насос | - | ||||||
| Ёмкость бака СОЖ | 125 л | ||||||
| Параметры станка | Длина, ширина, высота | 3200 (2500) / 1750 / 1950 мм | |||||
| Вес | 4300 кг | ||||||
QuickTech модель I-42 Robo с накопителем готовых деталей
Автоматический модуль складирования готовых деталей оснащен 5 уровнями накопителей и подвижной транспортной системой для удобной загрузки и выгрузки.
Оператор может легко использовать и обслуживать этот автоматический накопительный модуль, когда токарный станок находится в массовом производстве.
