i-42 Plus

i-42 Plus (B)

Этот модель способна одновременно выполнять две
программы ЧПУ.



Станок оснащен двумя инструментальными суппортами

для изготовления деталей в 2-х канальном режиме.

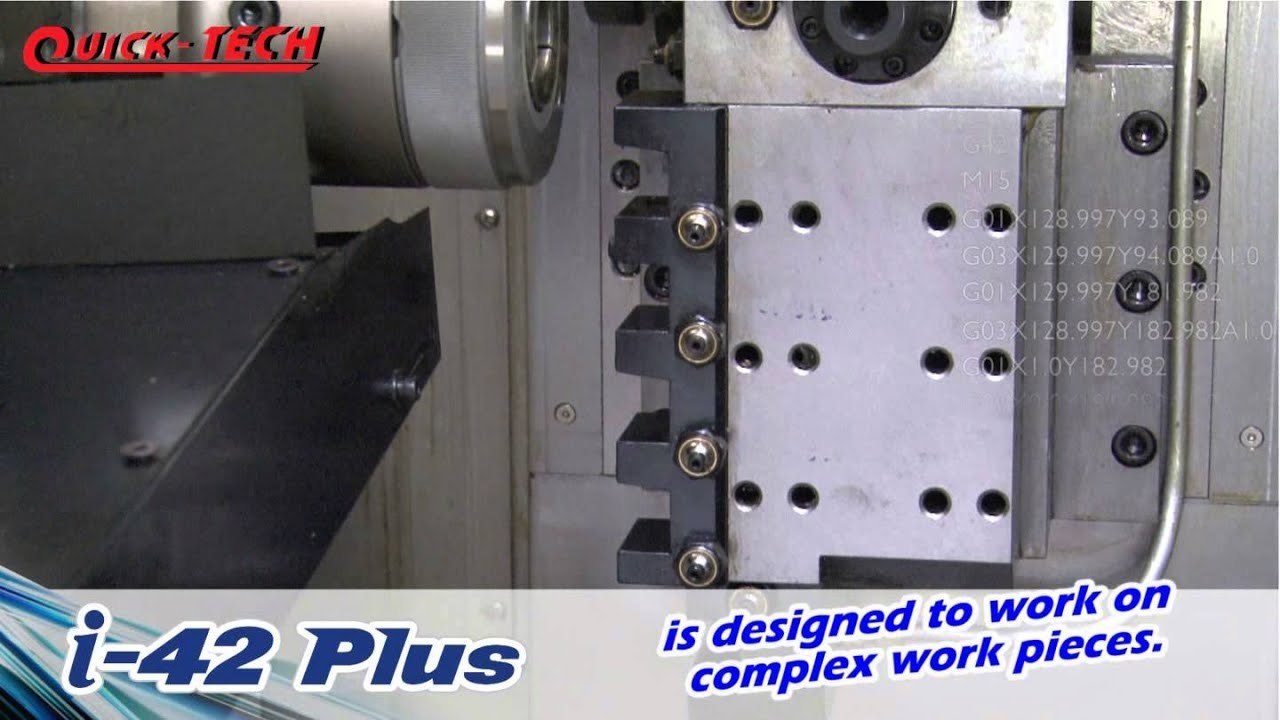

Инструментальная система
18 инструментов (6 из них приводных) позволяет работать со сложными деталями.
Двухканальная обработка двумя инструментальными суппортами одновременно

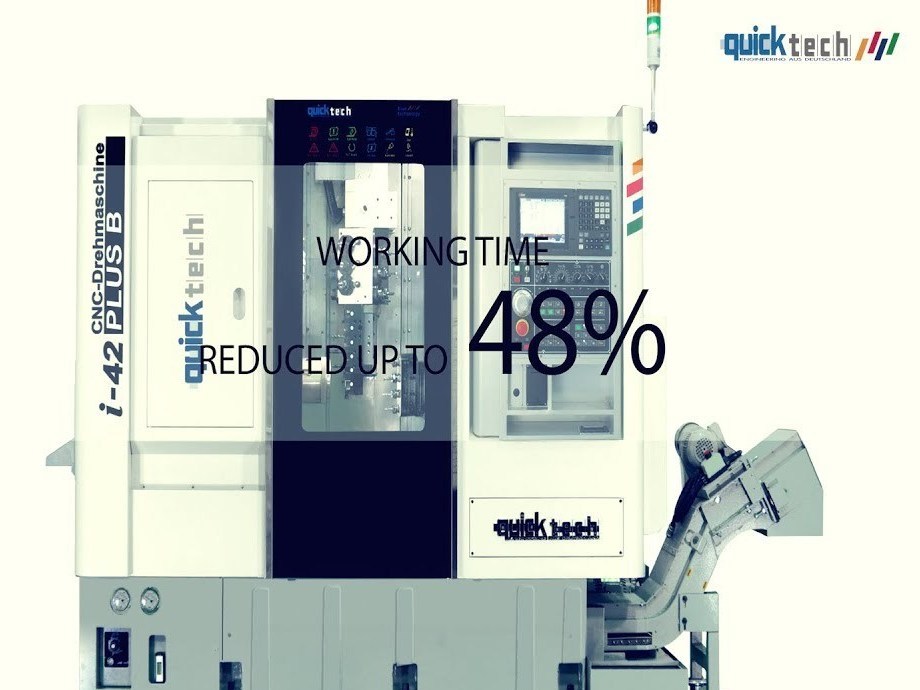

Одновременная радиальная и осевая обработка, в зависимости от заготовки, позволяет сократить рабочее время цикла до 50%.
Второй инструментальный суппорт перемещается по осям X2/Z2, что позволяет проводить сложноконтурные обработки не дожидаясь завершения работы первого инструментального суппорта, сокращая время обработки вдвое.
Второй инструментальный суппорт - задняя бабка
Также вы можете использовать второй суппорт как управляемую заднюю бабку при точении длинных или тонких деталей. Для этого необходимо установить вращаюшийся задний центр.

Шпиндель

Шпиндельный узел имеет картриджный тип,

а сам шпиндель работают на высокоточных подшипниках

класса P4, обеспечивая высокую быструю и осевую устойчивость,

что позволяет производить скоростное и тяжелое резание.


Шпиндель собран и протестирован в чистой комнате

с контролируемой температурой, герметизирован

и не требует обслуживания.

Модельi-42 Plus
Система ЧПУ MitsubishiM80
Функциональные возможности шпинделяМаксимальный диаметр обработки100 мм
Максимальный диаметр прутка42 мм (65 мм)
Максимальная длина точения230 мм
Тип цангового патронаKK5-173E42B (KK6-185E60B)
Конус шпинделяA2-5 (A2-6)
Диаметр подшипника шпинделя43 мм (66 мм)
Скорость вращения шпинделя4000 об/мин (6000 об/мин)
Функциональные возможности противошпинделяМаксимальный диаметр обработки-
Максимальный диаметр прутка-
Максимальная длина точения-
Тип цангового патрона-
Конус шпинделя-
Диаметр подшипника противошпинделя-
Скорость вращения шпинделя-
Ось СНаименьший индекс0.001°
Точность позиционирования0.02°
Перемещения осейПеремещение по осям Х1/Y1/Z1150 / 410 / 250 мм
Перемещение по оси X2/Y2/Z2250 / - - / 320 мм
Ускоренные перемещения30 м/мин
Точность повторяемости0.005 мм
ПриводыПривод шпинделяСервомотор 7.5 кВт (11.0 кВт)
Привод противошпинделя -
Приводы осей X1/Y1/Z1AC Servo 1.0 / 1.5 / 1.5 кВт
Приводы осей X2/Y2/Z2AC Servo 1.0 / - - / 1.0 кВт
Приводной инструментAC Servo 1.5 кВт
Инструментальная системаРадиальный/осевой - шпиндельI-42 PlusI-42 Plus MI-42 Plus B
11 / 96 / 56 / 5
Радиальный/осевой - противошпиндель- / 4
Хвостовик режущего инструмента20 мм
Диаметр сверлильного инструмента шпинделяER-20 / Ø 20 мм
Диаметр сверлильного инструмента противошпинделяER-20 / Ø 25 мм
Приводной инструментКоличествоi-42 Plusi-42 Plus Mi-42 Plus B
0612
B-ось360°
Частота вращения4000 об/мин
Размер зажимной цангиER-20
Максимальный диаметр сверления12 мм
Максимальная нарезаемая резьбаM10xP1.5
Гидравлическая системаГидравлический насос / Емкость бака1 л.с. / 40 л
Максимальное давление / Производительность30 кг/см²
Система автоматической смазкиСмазочный насос /Емкость бака25 Вт / 2 л
Максимальное давление15 кг / см²
Система охлажденияНасос охлаждающей жидкостиTPH4T5K, 5 бар, 75 л/мин
Гидравлический насос-
Ёмкость бака СОЖ125 л
Параметры станкаДлина, ширина, высота3200 (2500) / 1750 / 1950 мм
Вес4780 кг

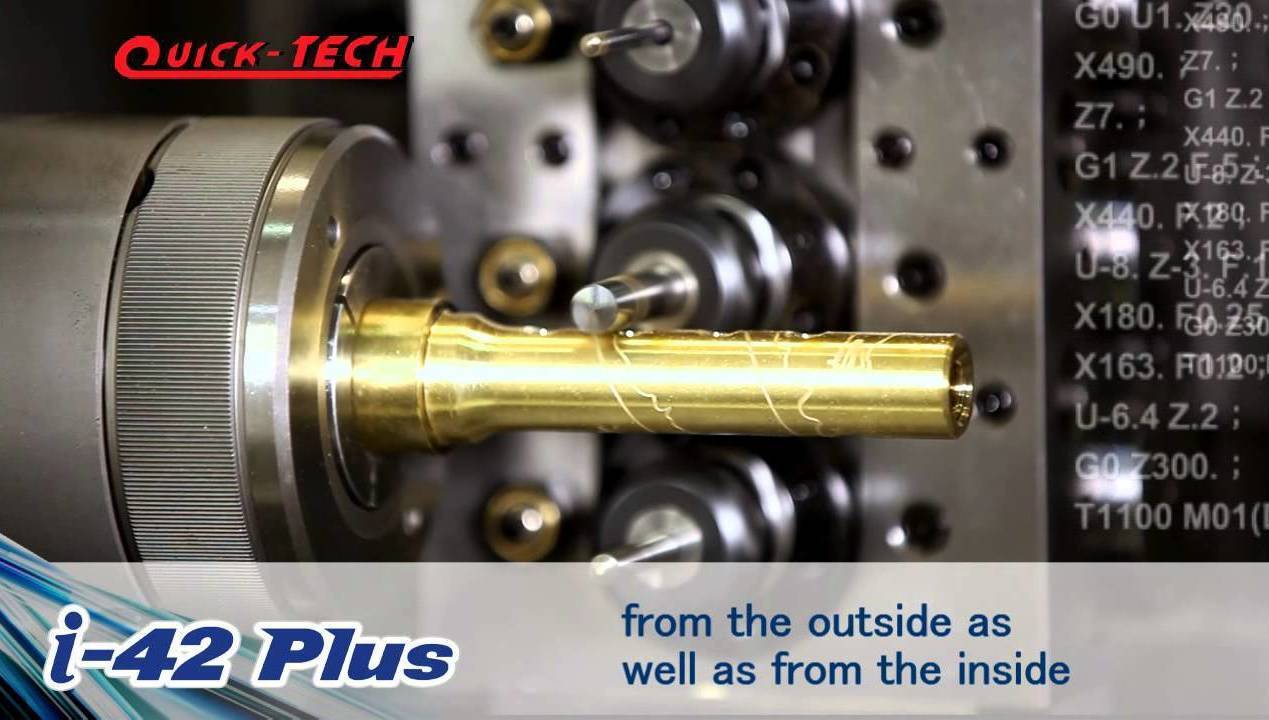

i-42 PLUS многофункциональный токарный центр

Основной шпиндель, ось С, поворотный блок приводных инструментов
