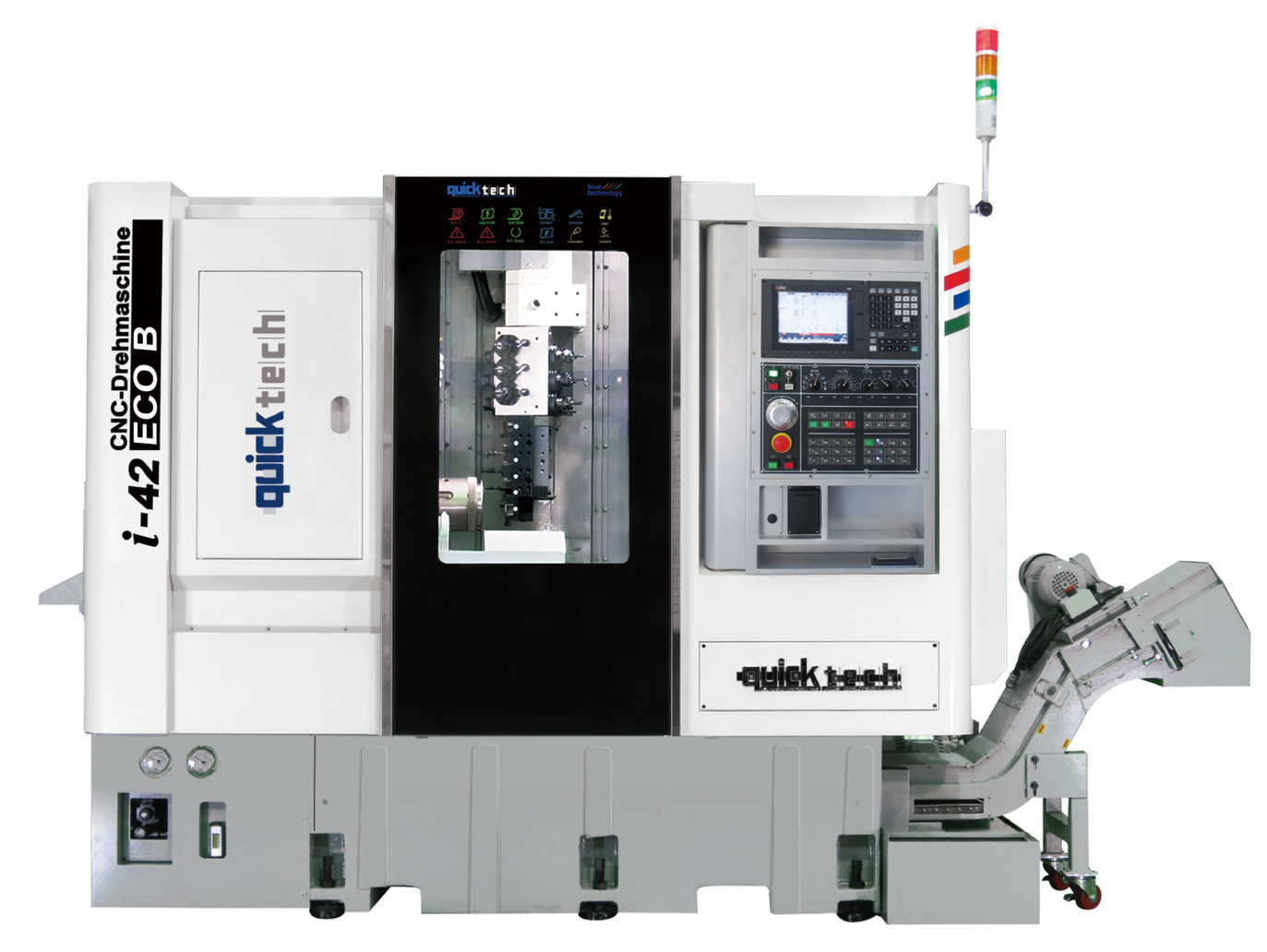

i-42 Eco

i-42 Eco

4-х осевой токарный станок с возможностью выбора

револьверной головы и оси С.

Станки серии i очень похожи на автоматы продольного

точения, но это не так. Станки Quick Tech имеют

неподвижный по оси Z шпиндель, что снимает все вопросы

дисбаланса и высокой инерции связанных при эксплуатации

автоматов продольного точения.

Лучше чем автомат продольного точения
Уникальная конструкция позволяет ускорить время резания, выбрать тип револьверной головы и уменьшить время рабочего цикла. Прочная структура позволяет осуществлять тяжелое резание,  6 приводных инструментов с перемещением по осям С и Y дает возможность выполнить весь комплекс работ за один операционный цикл.

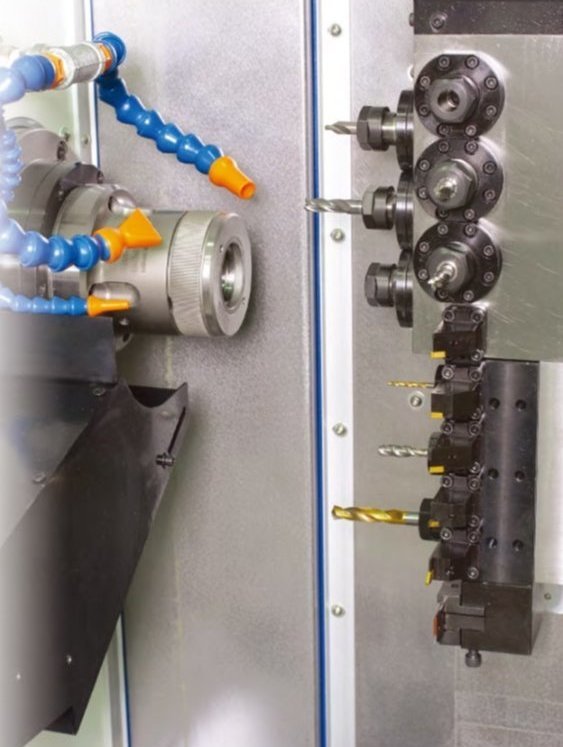

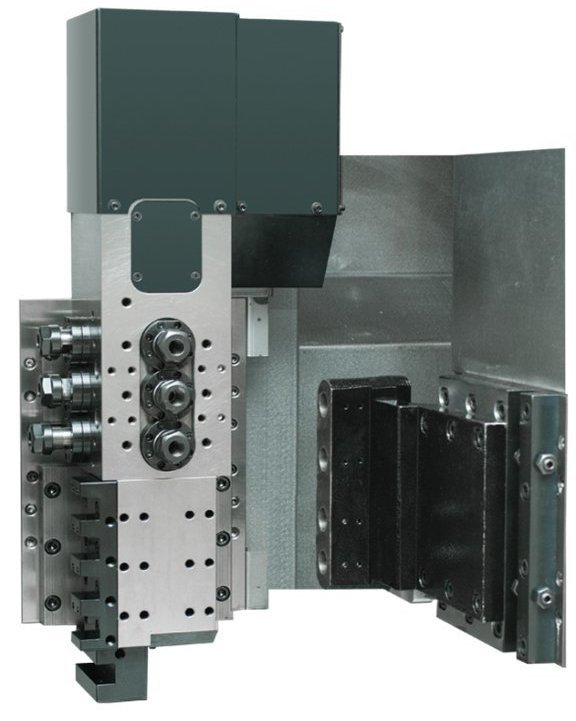

Инструментальная система
16 инструментов - 6 токарных, 6 расточных и 4 приводных фрезерных или сверлильных. Эта система инструментов позволяет быстро менять инструмент, посеольку все инструменты расположены на одном суппорте. Кроме того, ось Y позволяет выполнять сложные операции фрезерования "вне центра", а при полном управлении по оси C можно обрабатывать многие сложные контуры.
Шпиндель
Подшипники шпинделя класса P4 дают радиальную и осевую стабильность пработы и позволяет осуществлять тяжелое резание. Шпиндель собран и испытан в чистой комнате с контролируемой температурой, герметизирован и не требует обслуживания. Корпус шпинделя большой и симметрично оребренный, что обеспечивает равномерное распределение тепла и термическую стабильность на всех скоростях.
Линейные направляющие
Станок оснащен высокоточными линейными направляющими HIWIN. Использование 35-миллиметровых рельсов на всех осях станка повышает стабильность и точность, и позволяет добиться более глубоких съемов.



Модельi-42 Eco
Система ЧПУ MitsubishiM80
Функциональные возможности шпинделяМаксимальный диаметр обработки100 мм
Максимальный диаметр прутка42 мм (65 мм)
Максимальная длина точения230 мм
Тип цангового патронаKK5-173E42B (KK6-185E60B)
Конус шпинделяA2-5 (A2-6)
Диаметр подшипника шпинделя43 мм (66 мм)
Скорость вращения шпинделя4000 об/мин (6000 об/мин)
Функциональные возможности противошпинделяМаксимальный диаметр обработки-
Максимальный диаметр прутка-
Максимальная длина точения-
Тип цангового патрона-
Конус шпинделя-
Диаметр подшипника противошпинделя-
Скорость вращения шпинделя-
Ось СНаименьший индекс0.001°
Точность позиционирования0.02°
Перемещения осейПеремещение по осям Х1/Y1/Z1150 / 410 / 250 мм
Перемещение по оси X2/Y2/Z2-
Ускоренные перемещения30 м/мин
Точность повторяемости0.005 мм
ПриводыПривод шпинделяСервомотор 7.5 кВт (11.0 кВт)
Привод противошпинделя -
Приводы осей X1/Y1/Z1AC Servo 1.0 / 1.5 / 1.5 кВт
Приводы осей X2/Y2/Z2-
Приводной инструментAC Servo 1.5 кВт
Инструментальная системаРадиальный/осевой - шпиндельI-42 EcoI-42 Eco MI-42 Eco B
11 / 96 / 56 / 5
Радиальный/осевой - противошпиндель-
Хвостовик режущего инструмента20 мм
Диаметр сверлильного инструмента шпинделяER-20 / Ø 20 мм
Диаметр сверлильного инструмента противошпинделя-
Приводной инструментКоличествоI-42 EcoI-42 Eco MI-42 Eco B
0612
B-ось360°
Частота вращения4000 об/мин
Размер зажимной цангиER-20
Максимальный диаметр сверления12 мм
Максимальная нарезаемая резьбаM10xP1.5
Гидравлическая системаГидравлический насос / Емкость бака1 л.с. / 40 л
Максимальное давление / Производительность30 кг/см²
Система автоматической смазкиСмазочный насос /Емкость бака25 Вт / 2 л
Максимальное давление15 кг / см²
Система охлажденияНасос охлаждающей жидкостиTPH4T5K, 5 бар, 75 л/мин
Гидравлический насос-
Ёмкость бака СОЖ125 л
Параметры станкаДлина, ширина, высота3200 (2500) / 1750 / 1950 мм
Вес3780 кг
